Du bist an unseren Modellen Interessiert, hast aber keinen eigenen 3D Drucker?
Dieser Artikel benötigt keine Kenntnisse vom 3D Druck.
Du erhältst dieses Modell bei Bestellung als Bausatz nach Hause.
3D Druck Service – Preiswert & Schnell:
√ Kostenfreie Ersatzteile
√ Industrie Qualität
√ Hohe Stabilität
√ Nachhaltig
√ Schneller Kundenservice
SCHWIERIGKEIT & QUALITÄT:
Schwierigkeitsgrad Bausatz: Erste Erfahrung (Mittel)
Detail & Technik Qualitätsstufe: Sehr Hoch
GALERIE KUNDENMODELLE & MUSTER
Klicke hier, um zur Modell Galerie zu gelangen.
DOKUMENTATION:
Einblick in die beiliegende Dokumentation
Bauanleitung | Schwanenhals
Bauanleitung | Ladebrücke
Bauanleitung | Achsmodul
KOMPATIBEL:
Dieses Modell ist für Tamiya Standards ausgelegt.
Weitere Maßstäbe sind zu diesem Modell nicht Verfügbar.
WICHTIG: Dieser Artikel ist nur der Schwanenhals, zur Komplettierung wird noch die zugehörige Ladebrücke und Achsmodul benötigt.
BESCHREIBUNG (Allgemein):
The Ultimate, macht seinen Namen alle Ehre.
In den 2 Jahren Laufzeit der V2 haben wir uns eurer Feedback zu Herzen genommen, und haben sehr viele Features aus der V2 erheblich verbessert.
Fahreigenschaften:
So besitzt die neue V3 im direkten Vergleich, eine bessere Bodenfreiheit sowie bessere Fahrdynamik dank der Einzelrad Aufhängungen.
Gleiches gilt für die Lenkgeometrie…
Auch hier wurde eine deutlich Stabilere Bauform gewählt, welche gleichzeitig Dank doppelter Lagerung pro Radsatz eine bessere Laufruhe verschafft.
Lastfähigkeit:
Darüber hinaus, wird das Gesamte Modell mithilfe von größeren Metallprofilen durchgehend im Modell verstärkt.
So beginnen die Verstärkungsprofile, bereits vor dem Königsbolzen im Schwanenhals.
Verlaufen unterhalb der Ladebrücke, und Enden innerhalb der Heckblende vom Achsmodul.
Einzigste Trennstelle der Verstärkungsprofile stellt die Verschluss Mechanik von Schwanenhals zu Ladebrücke dar.
Elektronik:
Auch wurde in der V3 auf ein sauberes verlegen von Kabeln geachtet.
So befindet sich bereits im Achsmodul, über die Ladebrücke bis in den Schwanenhals ein ausreichend dimensionierter Kabelkanal im Modell.
Auch hier stellt die Verschluss Mechanik eine Trennstelle dar, welche mit Steckverbindungen hergestellt werden kann.
Ebenfalls befindet sich Stirnseitig im Schwanenhals eine bessere Stau möglichkeit zur Unterbringung von Elektronik Komponenten, und einem Akku.
Antrieb:
Der Schwanenhals selbst wurde natürlich ebenfalls Überarbeitet.
Und hat nun einen deutlich kräftigeren RB35 Motor bekommen, um die Lastfähigkeit gegenüber der V2 zu steigern.
Spezialfeatures:
Ebenfalls im Schwanenhals mit untergebracht, ist nun die möglichkeit diesen im Abgekuppelten Zustand von der Ladebrücke.
Zum Rangieren / Kuppeln, nach bedarf zu Nivellieren.
Diese Funktion wird durch einen im Schwanenhals untergebrachten Standard Servo Realisiert.
Hierzu wird eine breite Wippe hinter der Sattelplatte abgelassen und/oder gehoben.
Um einen Reibungslosen Kuppelvorgang zu gewährleisten.
Somit bekommt der Schwanenhals keinen Bodenkontakt mehr, und kann ohne Händischen eingreifen mit der Ladebrücke gekuppelt werden.
Ladebrücken Verschluss:
Hier wurde auch der eigentliche Verschluss so Überarbeitet das dieser via Sender (Fernsteuerung) geöffnet / geschlossen werden kann.
Die hier nun bestehende 3 Punkt Aufnahme, sorgt neben Starken Kupplung zusätzlich für einen Schutz gegen Verwindungen / Verdrehungen.
Poti (Lenkung):
In der V2 wurde darüber hinaus ein Kontaktloser Magnet Poti verbaut.
Dies wurde in der V3 nun geändert.
Hier befindet sich nun ein Linearpoti, welcher eine bessere Zuverlässigkeit aufweist und dennoch weiterhin mit der zugehörigen Lenkachssteuerung Kompatible ist.
Ebenfalls ist dieser gerade für Einsteiger, leichter zu Verstehen.

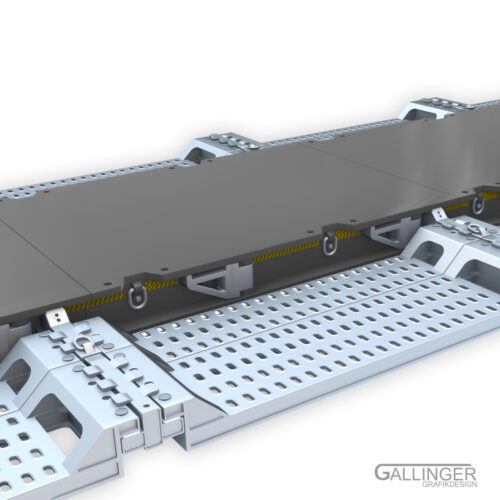

Ladebrücken Funktionalität:
Die Ladebrücke ist natürlich wie bereits in der V2 in dessen Länge nach bedarf Variable.
Gleiches gilt hierbei für die Brücken Breite.
Hier kann Optional mit 2 unterschiedlichen Stufen in dessen Breite gearbeitet werden.
Dabei wurde besonderes Augenmerk auf das Optische Erscheinungsbild gelegt.
So sollte das Ladegut, mit entsprechenden Böcken/Unterbau Zentriert auf der Ladebrücke verlastet werden.
Modulare Bauform:
Wie bereits bei der Ladebrücke, kann die Länge dieser nach eigenen bedarf gestaltet werden.
Gleiches gilt für das Achsmodul, auch hier kann die Länge und Anzahl der Achsen, wahlweise von 2 bis Unbegrenzt vielen Achsen gewählt werden.
Details:
Hier wurde ein Sauberer und angenehmer Kompromiss aus Detailtiefe, und Stabilität gewählt.
So sind hier und da, kleinste Details hinzugekommen wie beispielsweise Positionsleuchten und kleine Lüftungsgitter.
Aufkleber:
Anbei im Datensatz ebenfalls enthalten findet Ihr eine PDF welche Ihr auf Stickerpapier selbst Ausgedruckt, zur Ausgestaltung eures fertigen Modells nutzen könnt.
Zukauf Produkte:
Anders wie bereits in der V2 wird nun ein deutlich größeres aber dafür Optionales Paket an Zukaufprodukten angeboten.
Die Basis Ausstattung, ist weitestgehend Identisch gegenüber der V2.
So können Bauteile die wie Hubmechanik, Beleuchtung, N20 Spindeln und viele weitere Zukaufprodukte von der V2 übernommen werden.
Einzelne Bauteile sind jedoch Neu dazu gekommen.
Hierzu gehören beispielsweise M2 Schrauben für die Radsätze, und unter anderem auch die Federn der Federung.
Welche nun in Stoßdämpfer Attrappen untergebracht wurden.
Auch die Hubmechanik mit dessen RB35 Motor, kann so übernommen werden.
Oder alternativ, auch um einen Kräftigeren Hubmotor ergänzt werden.
Optional bieten wir euch nun alle Verstärkungsprofile als Fertigen Zuschnitt mit an.
Diese liegen jedoch als STL Datensätze für Schablonen anbei.
Unter folgenden Links findet Ihr die zugehörigen Verstärkungsprofile:
Modulares Tiefbett System | Schwanenhals | Verstärkungsprofile
Modulares Tiefbett System | Hubwippe | Verstärkungsprofile
Modulares Tiefbett System | Kuppelösen | Verstärkungsprofile
Modulares Tiefbett System | Ladebrücke | Verstärkungsprofile
Modulares Tiefbett System | Übergangsprofile | Verstärkungsprofile
Modulares Tiefbett System | Schwanenhals Bundle | Verstärkungsprofile
Modulares Tiefbett System | Komplett Bundle | Verstärkungsprofile
Ebenfalls Optional, bieten wir euch auch einen Druck Service im SLS Verfahren (PA12), und weiteren Leistungen.
Für tragende und für die Stabilität relevante Bauteile/Baugruppen wie beispielsweise der Aufhängung.
FERTIGUNGSVERFAHREN & QUALITÄT
Dieser Artikel wird in einer Mischfertigung aus Kunststoff gefertigt, und geliefert.
Verwendete 3D Druck Technologien die bei diesem Modell zum Einsatz kommen sind (FDM, SLA & SLS)
Mischfertigungen kommen zum Einsatz, wenn das Modell wichtige tragende Teile enthält und/oder sehr feine Details enthält.
