Dies ist ein digitaler DATENSATZ für den eigenen 3D-Druck Zuhause!
Weitere Informationen sind in den hier drüber stehenden Infokarten zu finden.
DEINE VORTEILE AUF EINEN BLICK:
» Spare aktiv Geld gegenüber herkömmlichen Anbietern
» Nutze jeden Datensatz in unbegrenzter Zahl
» Verwirkliche dein eigenes Modell mit kreativer Freiheit
» Erlebe den Spaß am selbst realisierten Produkt
» Profitiere von unserem einzigartigen Konzept und nutze deine individuellen Möglichkeiten
» Drucke dein Ergebnis mit umweltschonenden und nachhaltigen Werkstoffen
PRODUKTEIGENSCHAFTEN:
» Vorbildgerechte Funktionalität
» Robuste Bauform
» Sehr hoher Detailgrad
» Realistische Funktionalität
» 210 bis 320mm Arbeitsbreite
» mehr als 10 Funktionen
» bis zu 13kg Eigengewicht
» Exotischer hingucker
SCHWIERIGKEIT & QUALITÄT:
Schwierigkeitsgrad: Erfahren (Mittel)
Detail & Technik Qualitätsstufe: High
DOKUMENTATION:
Die Bauanleitung & Zukaufliste in neuen Layout 2024
Weitere Dokumentation im Datensatz
BESCHREIBUNG:
Unsere Sommer Neuheit 2024,
In diesem Fall wird Funktion besonders groß geschrieben.

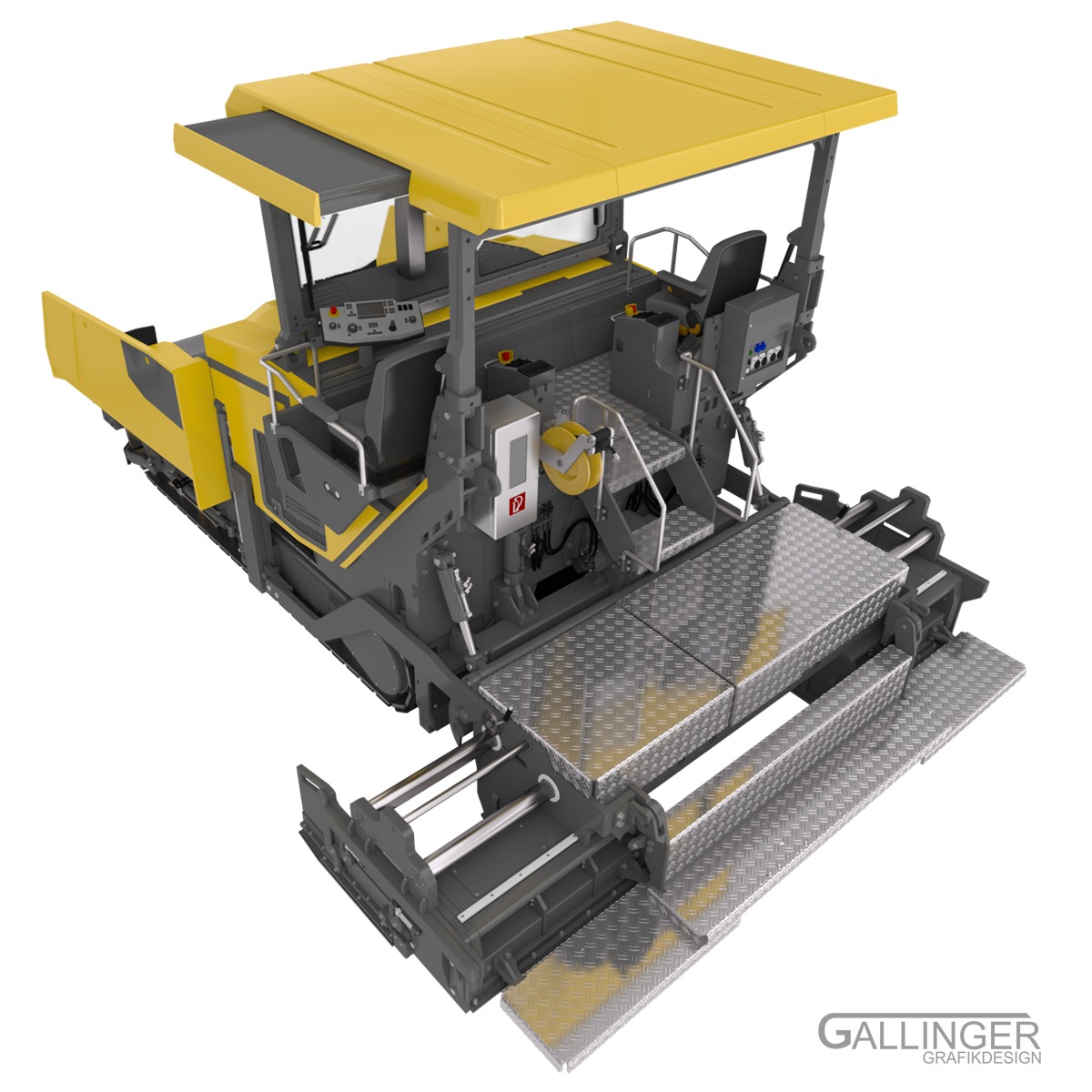

Mit unserem neuen Fahrbahn Fertiger, setzen wir nochmal einen drauf und haben in diesem Modell sämtliche Funktionen der Originalen Vorbilder weitestgehend übernommen.
So bietet dieses Modell nun einen Funktionsumfang, welcher sich sehen lassen kann.
Insgesamt, wird dieses Modell auf ein 12V System aufgebaut.
Und umfasst ca. 500 Bauteile, welche aus den rund 300 STL Daten gedruckt werden können.
Aufgeteilt sind diese zur besseren Übersicht in 3 Baugruppen “Motorwagen”, “Einbaubohle” & “Förderband (Kratzboden Alternative).
Abgerundet wird dieser Bausatz mit der sehr ausführlichen Dokumentation welche dem Datensatz beiliegt.
Diese umfasst eine 80 seitige Bauanleitung, Zukaufliste, Schalt / Anschlussplan und weitere.
Ebenso ist das Modell durchaus Robust Konstruiert, dennoch wurde es geschafft ein parallel sehr hohen Detailgrad unterbringen zu können.
So ist das Modell vollständig in FDM Druckbar.
Es wird jedoch für ein paar wenige Bauteile ein SLA Druck empfohlen, um keine Verluste in den Details zu machen.
Hier besteht alternativ die möglichkeit einzelne Bauteile im Druckservice bei uns Fertigen zu lassen.
Hierzu stehen das SLA und SLS Verfahren zur Verfügung.
Weitere Informationen hierzu finden sich in der Dokumentation die dem Datensatz beiliegt.
Übersicht der Funktionen,

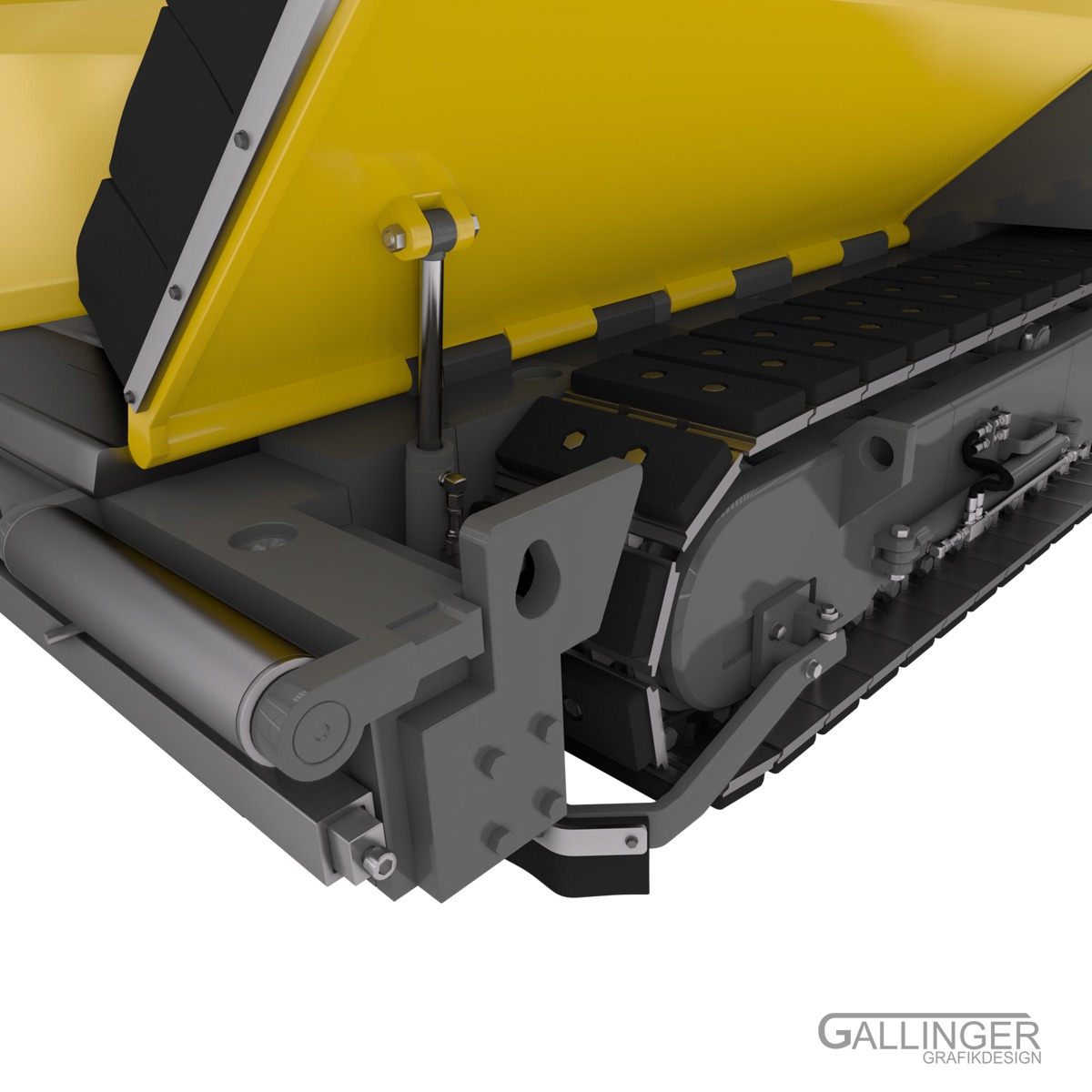

Beginnend bei dem Fahrwerk, welches aus sehr Stabilen gedruckten Kettengliedern besteht.
Und mithilfe von 2x Schneckenmotoren Rechts und Links im Fahrwerk angetrieben werden.
Stirnseitig werden beide Fahrketten über eine Spannrolle gespannt, und mittels der Kugelgelagerten Lauf & Führungsrollen stabil im Kettenumlauf geführt.

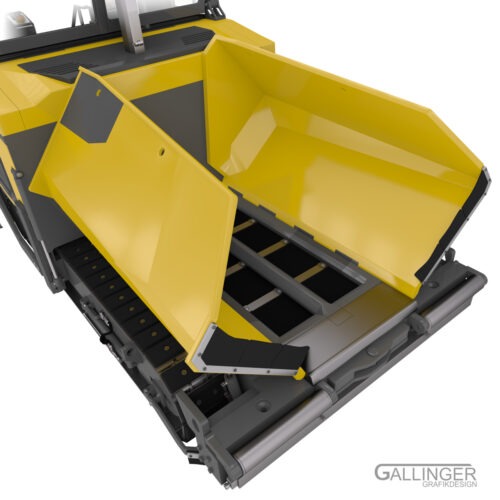

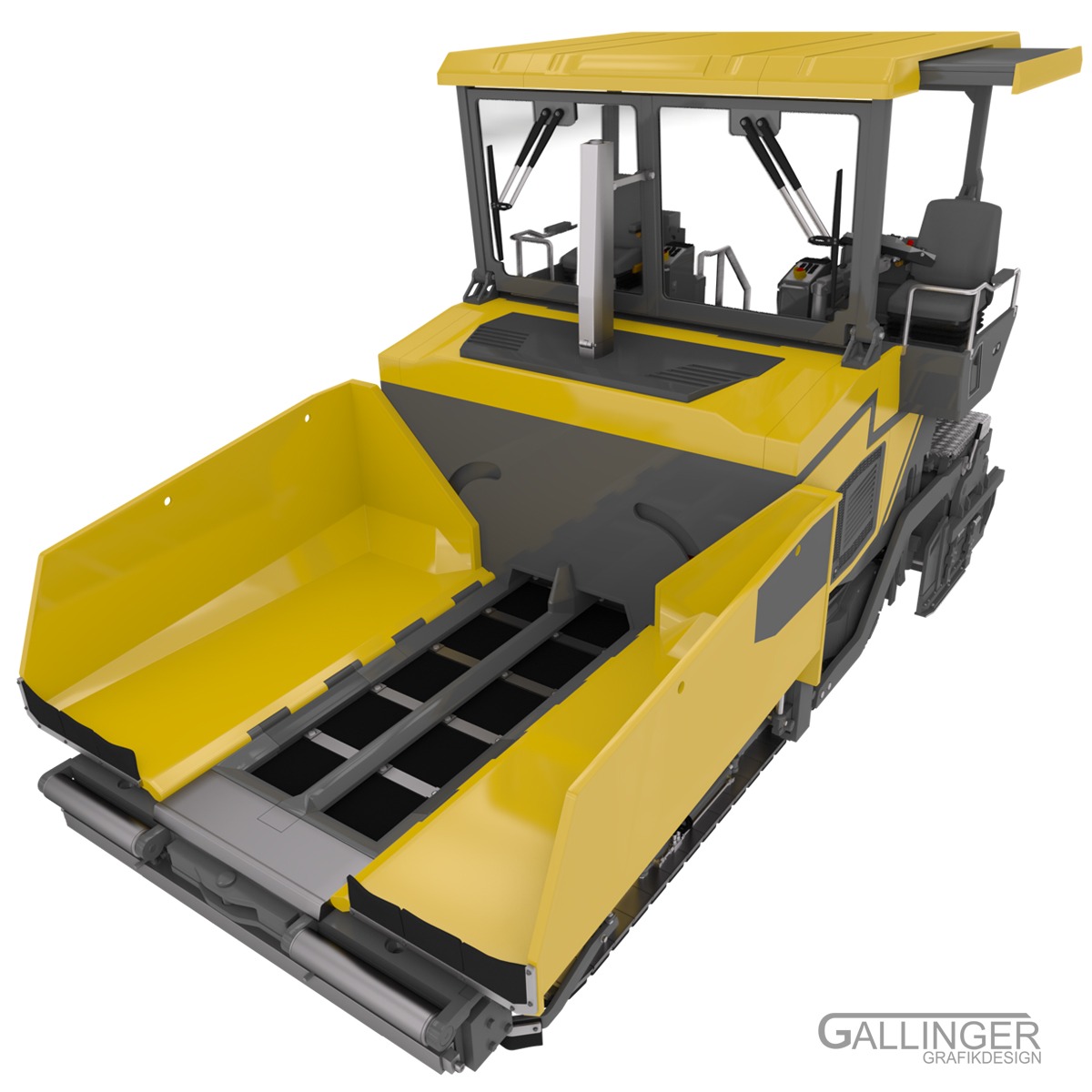

Der Material Bunker, hier wurden beide Bunkerwände so aufgebaut das diese sich beide jeweils um 45° Öffnen und Schließen lassen.
Angetrieben werden diese durch 2x Standard Servos, die sich unterhalb des Bedienstandes befinden.
Und von den Bunkerwänden selbst entkoppelt sind, um im Falle von möglichen Beschädigungen diese auf die Bunkerwände zu beschränken.
Der Kratzboden, dieser ist sehr Kraftvoll aufgebaut und mit einem sehr robusten Kettentrieb versehen.
Und wird von einem 18kg. / cm² kräftigen Motor über Kegelräder und Kugelgelagerten Antriebswelle betrieben.
Hierbei kommt aus Belastungsgründen eine 06-B Metall Kette zum Einsatz welche auch die Förderung von Sand und Kies Material ermöglicht.
Auch die Ketten werden ähnlich wie bereits bei den Fahrketten mittels Federn gespannt, und sorgt dadurch für eine zuverlässige Laufsicherheit und Reduziert ein verkanten von Material erheblich.
Der Alternative Kratzboden, ist neben dem Normalen Kratzboden ebenfalls im Datensatz enthalten.
Auch wird klar die Alternative empfohlen, um mögliche Störungen im Kettentrieb zu Vermeiden.
Hierbei wird ein Förderband aus TPU Gedruckt, welches in Kratzboden Optik angepasst ist, und ein besseres Gesamtbild abgibt.
Zudem gibt es mir dem Alternativen System die möglichkeit deutlich feineres Material zu Verarbeiten.
Der Antrieb ist sehr Vergleichbar wie zum Normalen Kettentrieb, hierbei wird jedoch ein größerer RB35 oder RB37 Motor wahlweise verwendet.
Empfohlen wird hier ein Servonaut Pro 69 Motor.
Ebenfalls ist die Bauform vom Alternativen Kratzboden Identisch zu dem Kratzboden, so können mit geringen Umbaumaßnahmen die Baugruppen einfach getauscht werden.
Die Verteilerschnecke, diese wurde direkt mit 2 Funktionen ausgestattet.
Diese kann klar, klassisch im Vor & Rückwärtslauf betrieben werden Dank eines beidseitigen Antriebs mittig beider Schnecken.
Und je nach Materialfluss, auch in der Höhe variiert werden.
Der Gesamte Rahmen der Verteilerschnecke wird mithilfe von 2 Spindelmotoren die sich Versteckt in der Heckblende befinden, in der Höhe um 15mm rauf oder runter gefahren.

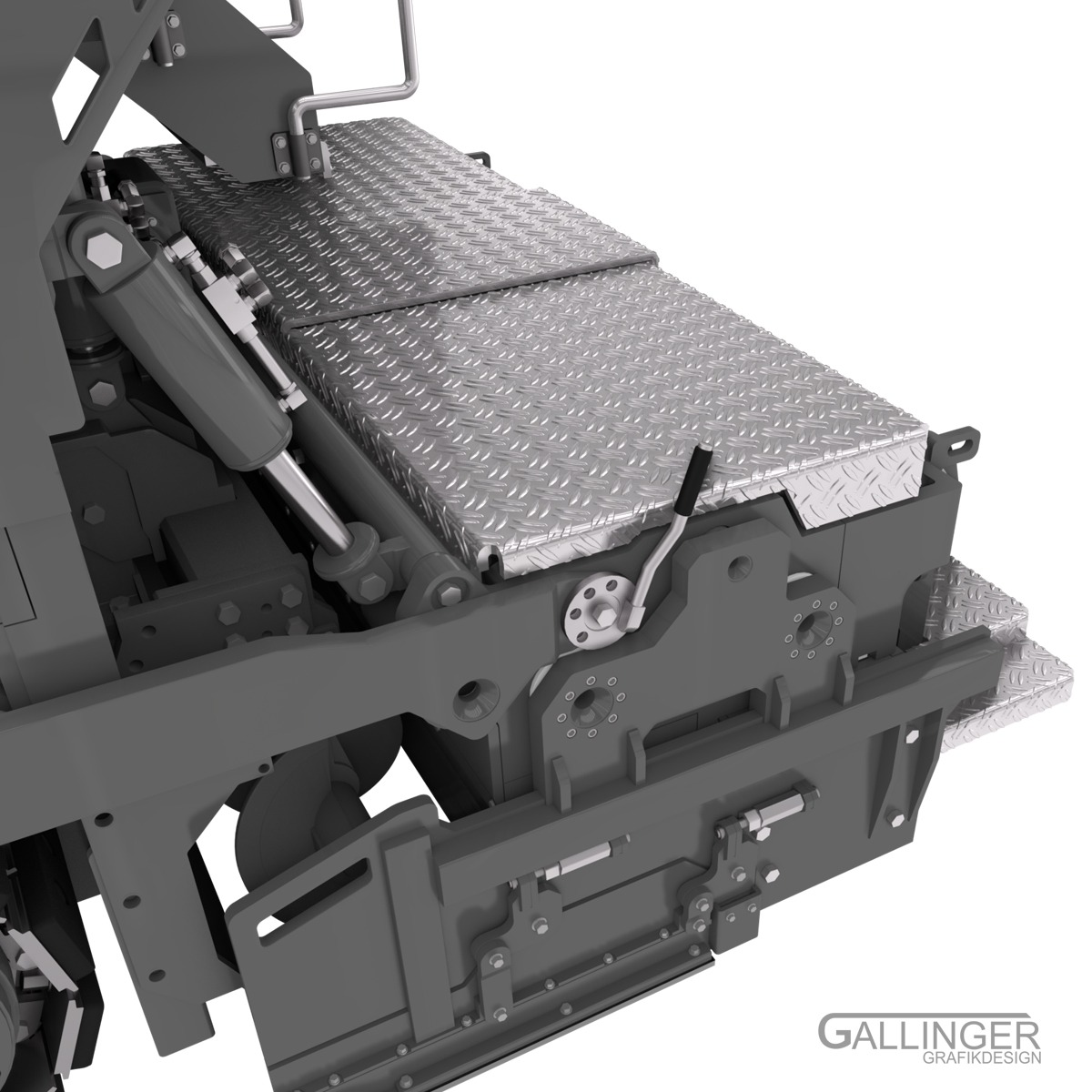

Die Einbaubohle Nivellierung, hier befinden sich gleich mehrere Funktion die in dieser Baugruppe untergebracht wurden.
Neben dem klassischen und Stufenlosen Heben und Senken, kann die Einbaubohle in 2 Stufen passend zur Situation Nivelliert werden.
So kann über die Tragwippen der Einbaubohle, Stirnseitig über Spindelmotoren eine Fein Nivellierung ausgeführt werden.
Und sollte dies nicht ausreichend sein, kann an der Bohle selbst zusätzlich noch die Neigung der Bohle eingestellt werden.
Welches insbesondere in Steigungen und/oder Gefälle Übergängen ein wichtiger Faktor ist.
Das Heben und Senken der Bohle erfolgt über 2 Servos die sich unterhalb vom Bedienstand befinden.
Der Belag kann über diese Funktionen von 5 bis 12mm aufgetragen werden.
Für die Transportstellung kann die Bohle bis zu 30mm gehoben werden mit einem Anstellwinkel von bis zu 20°.
Dies ermöglicht ein sauberes Auf und Abladen von Tiefladern.
Wichtig, der Tieflader sollte mindestens 180mm Breite haben, oder die möglichkeit zur Verbreiterung.
Da die Fahrketten mit 190mm Breite über Aussenkante eine leichte Überbreite besitzen.

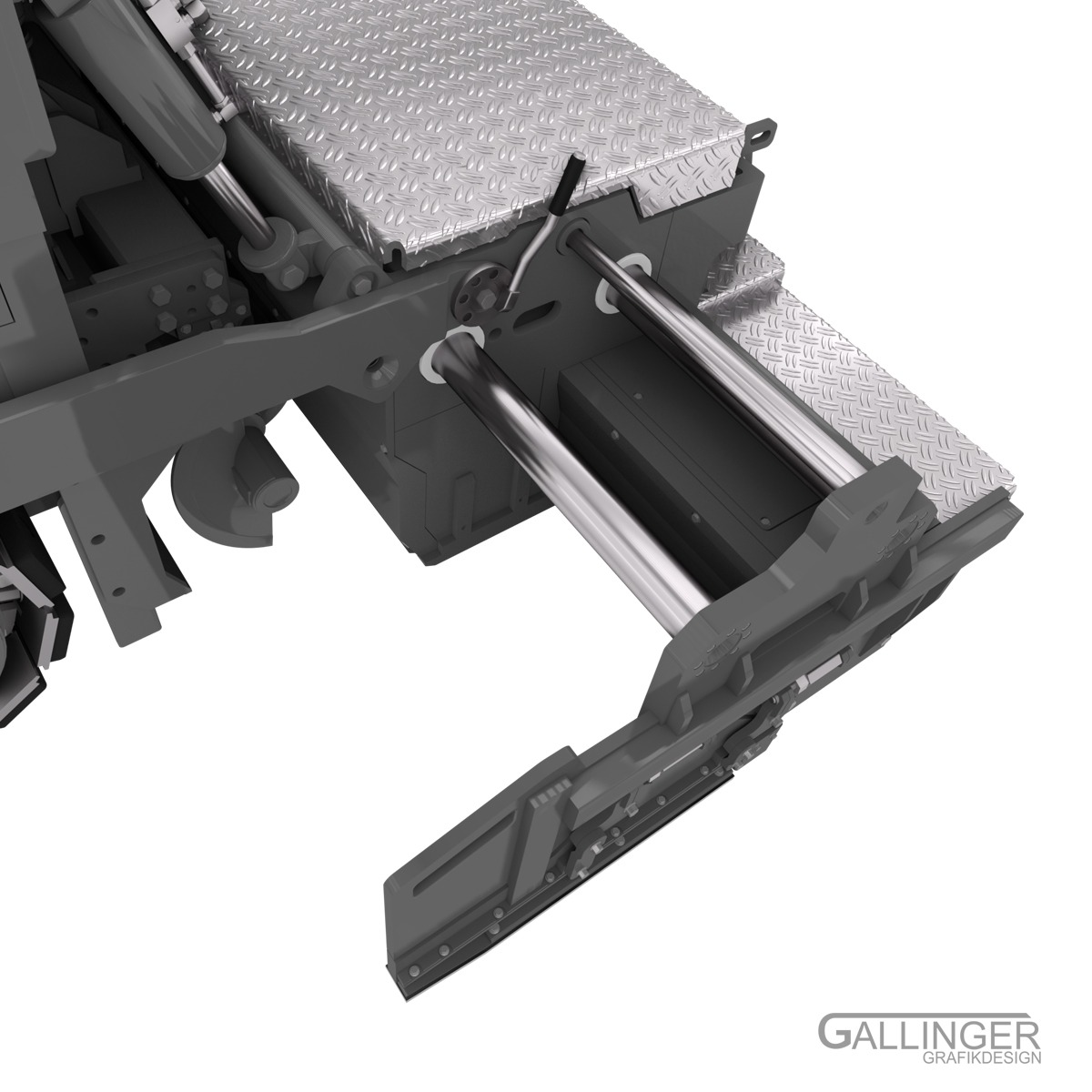

Die Einbaubohle mit Verdichtung & Verbreiterung, kann mithilfe von eingebauten Spindelmotoren bis auf eine Arbeitsbreite von bis zu 320mm ausgefahren werden.
In der Transportstellung oder Schmalen Arbeitsbreite kommt die Einbaubohle auf 200mm Arbeitsbreite.
Zur Materialverarbeitung, kommen hier 4 Vibrationsmotoren zum Einsatz welche mit bis zu 10.000 Umdrehungen die 4 Rüttelplatten in hohe Vibration versetzen.
Und das Material damit entsprechend Vorverdichten. (Abhängig von der Materialwahl)
Eine Nachbearbeitung durch einen Walzenzug wird dennoch Empfohlen.
Weitere Funktionen die das Modell bietet, sind natürlich ebenfalls möglichst Original getreu nachempfunden.

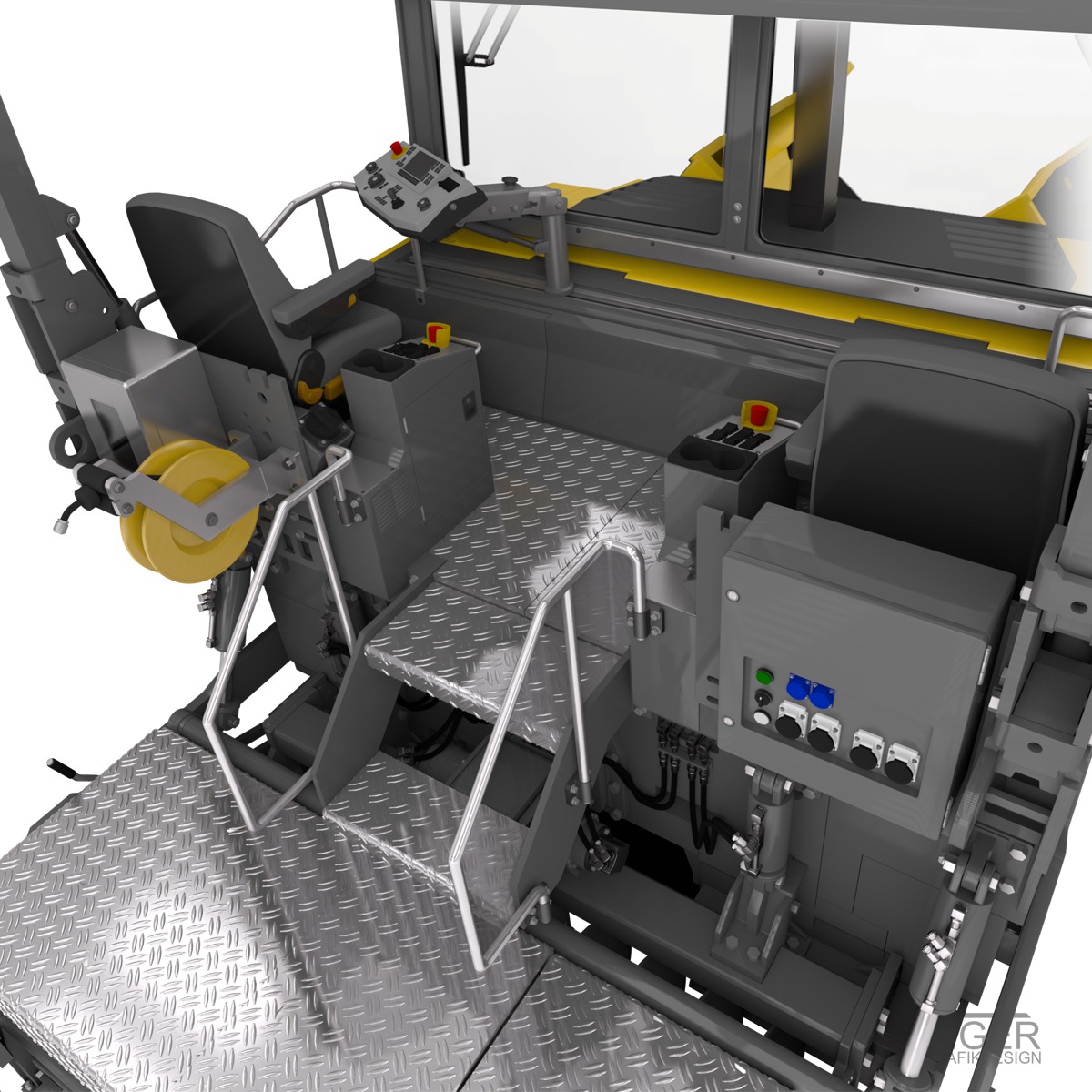

So kann der Bedienstand von Hand beidseitig Ausgezogen werden, sowie ein Sonnen & Regenschutz am Dach passend dazu Seitlich ausgezogen werden.
Das Dach selbst kann zur Transportstellung ebenfalls Zu oder Hochgeklappt werden von Hand.
Und hinter der Seitenverkleidung sind 2 Lüfter eingebaut, um die Elektronik ausreichend mit Kühler Luft zu Versorgen.
Die Elektronik wie Lüfter, oder auch die einzelnen Fahrregler und die Stromversorgung allgemein kann über eine Schalterleiste unterhalb der Motorhaube einzeln oder in Gruppen zu oder abgeschaltet werden.
Dies gibt die möglichkeit potenzielle Störungen leichter zu erkennen, und behandeln zu können.
Empfohlen wird für dieses Modell ein Sender/Fernsteuerung mit mindestens 10 Kanälen
Natürlich mit zugehörigen Empfänger.
Optional kann das Modell auch bereits mit 8 Kanälen Betrieben werden.
Hierbei werden Teilfunktionen lediglich auf Schalter am Fahrzeug umgeleitet.
PUNKTE SAMMELN – “SKILL POINTS”:
Mit diesem Modell erhältst du 3 SKILL POINTS
