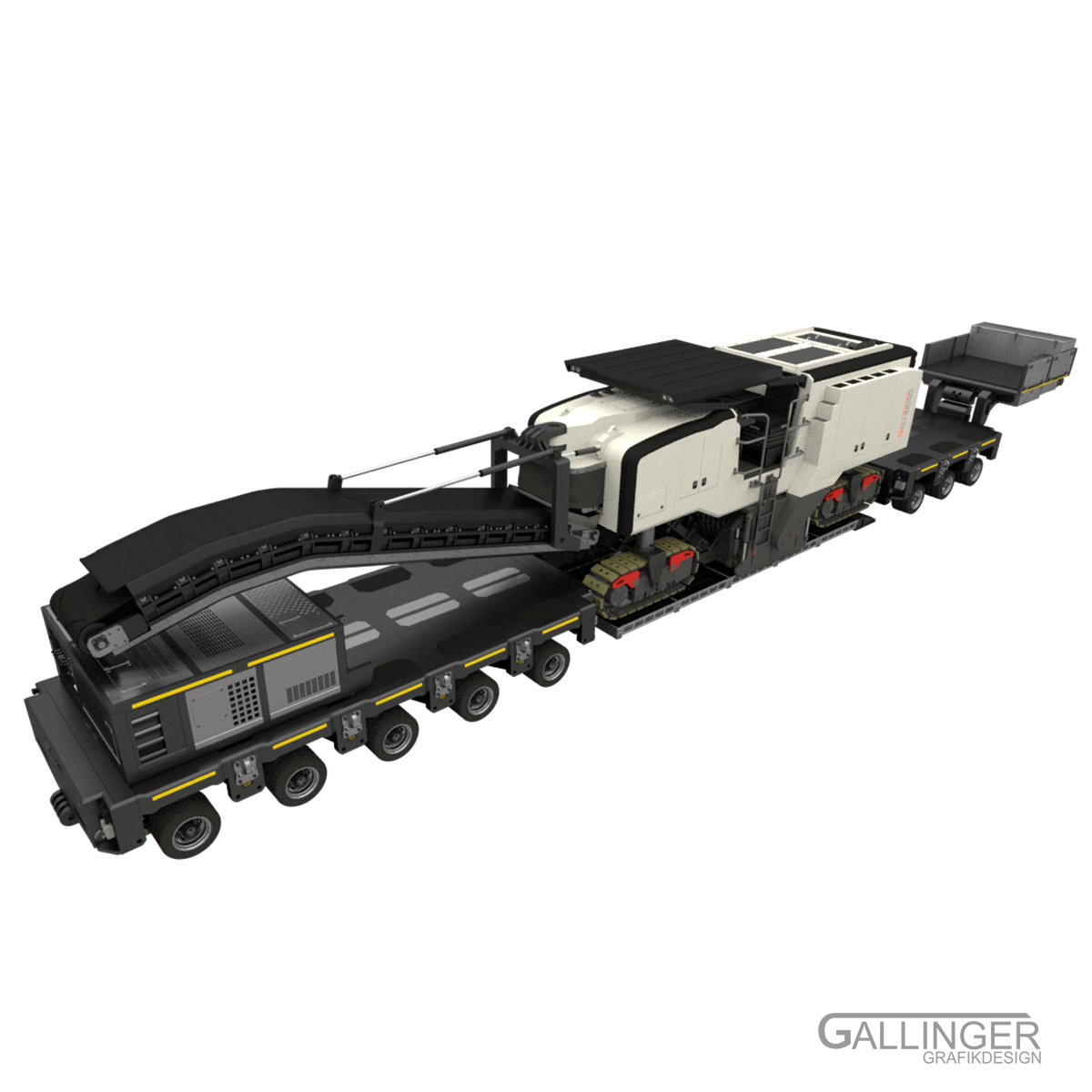

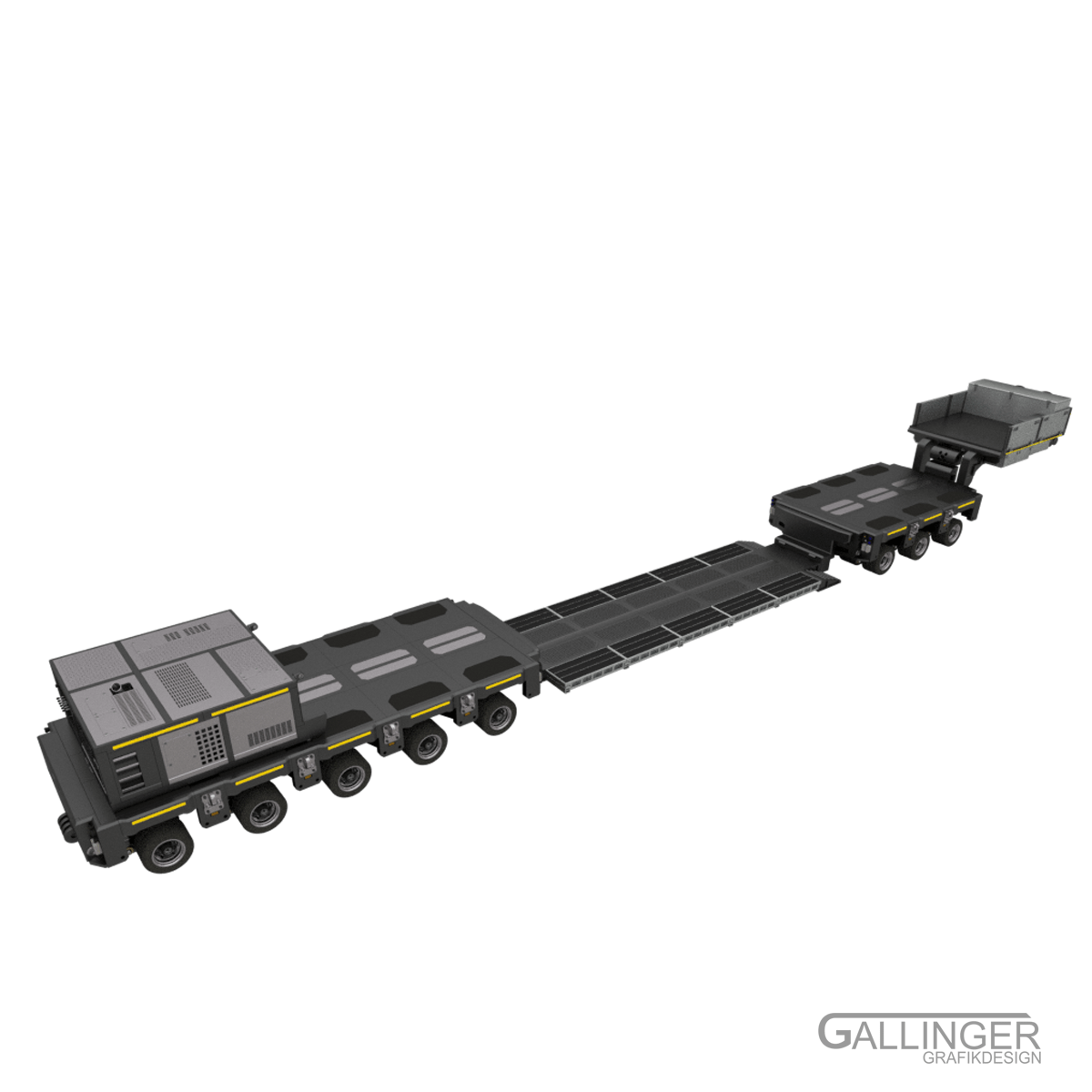

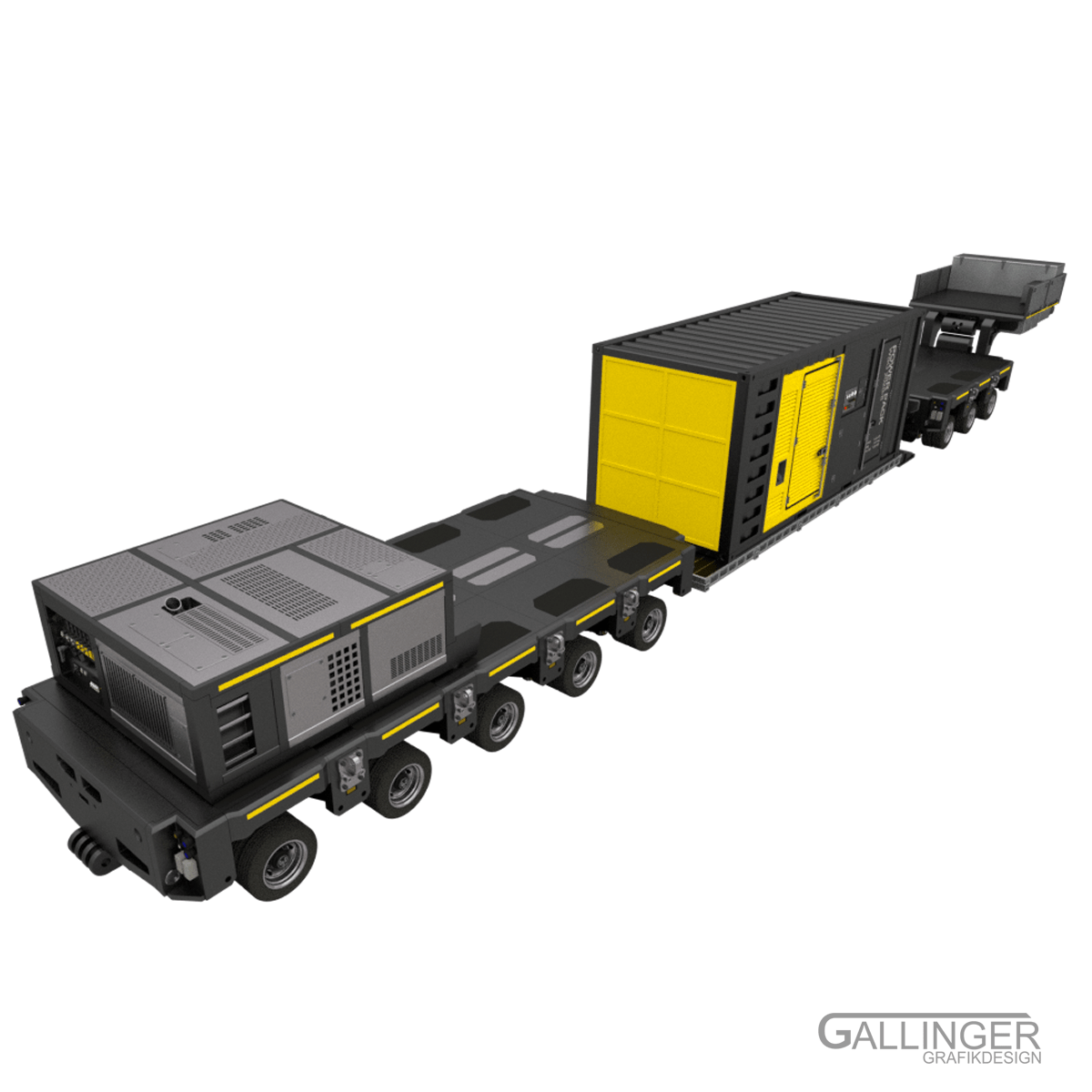

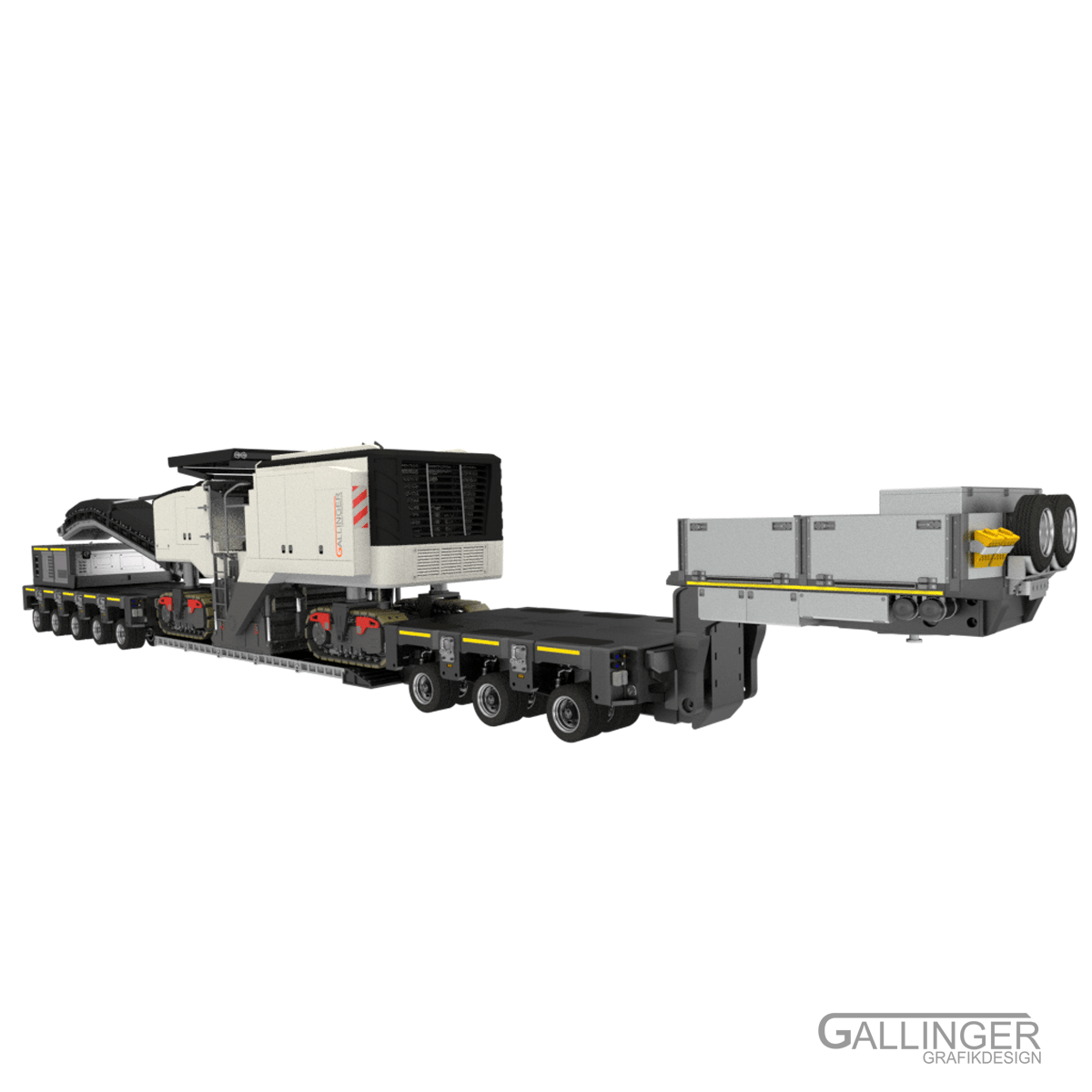

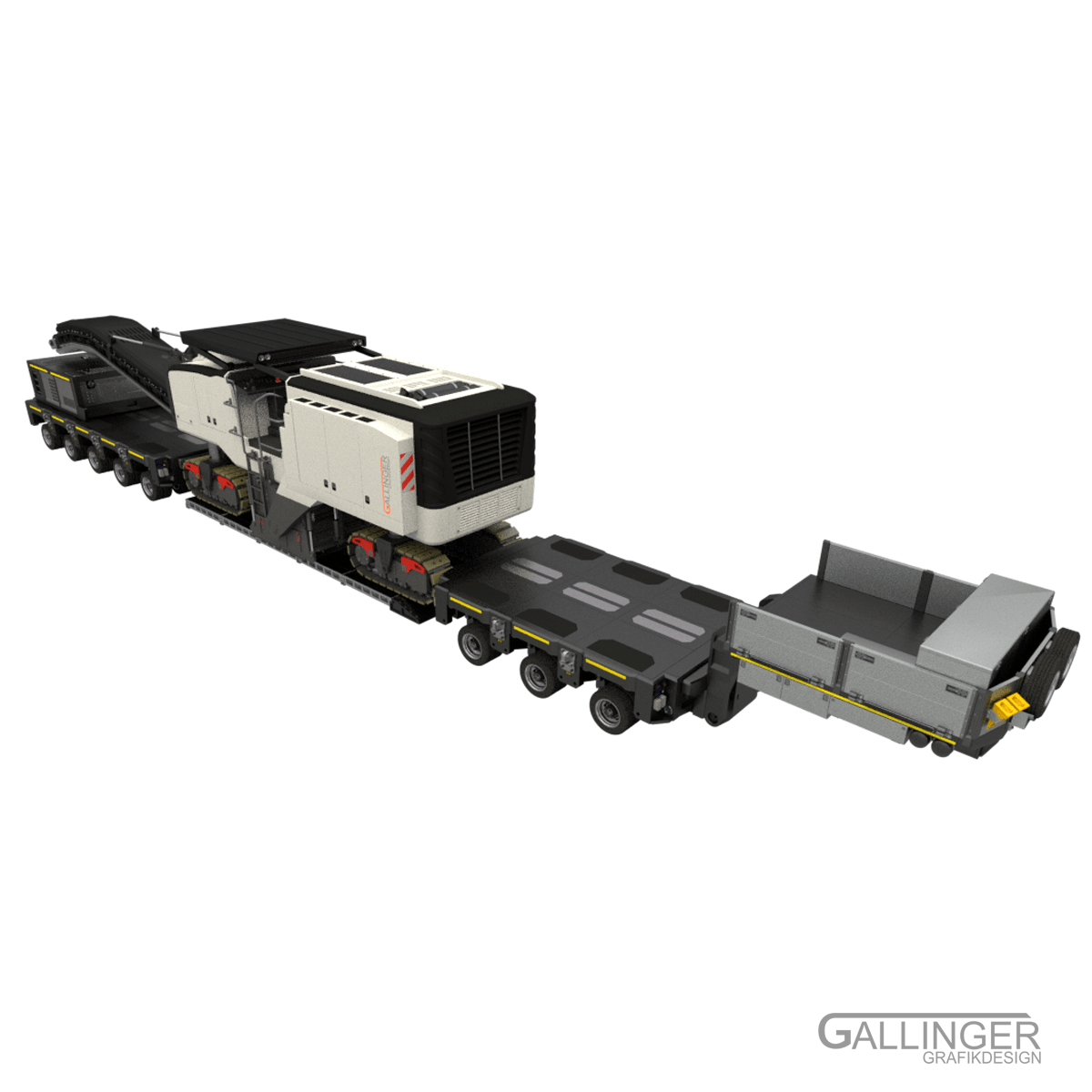

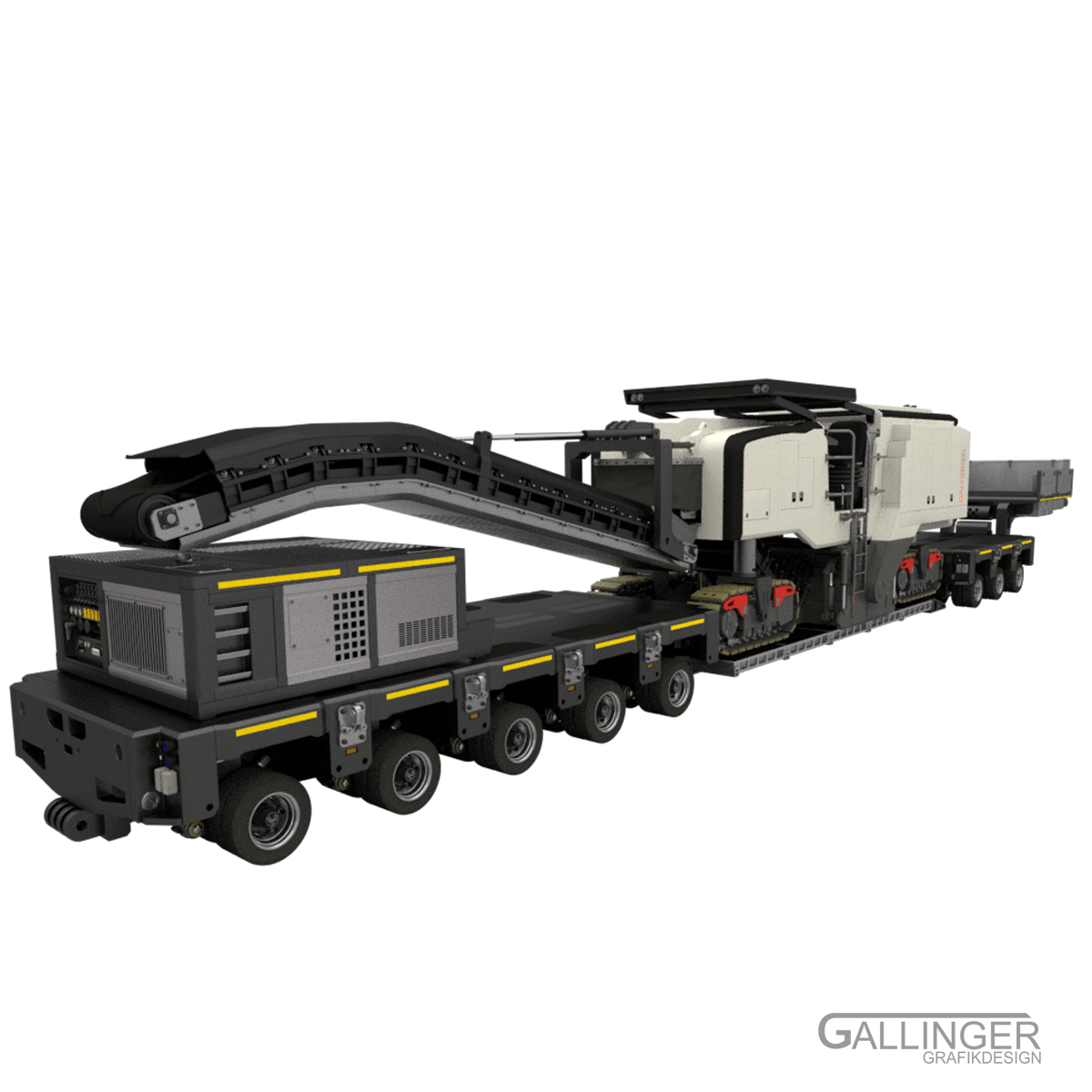

1:14 Modularer Tieflader mit Tragschnabel System

3D Druck Datensatz (Zum selber Drucken zuhause)

PRODUKT EIGENSCHAFTEN:
√ 2– bis 6-Achs Modul
√ Anhänger & Sattelbetrieb
√ Zug & Schubbetrieb möglich
√ Hub & Senkfähige Pendelachsen
√ Robuste Bauform
√ variable Länge
√ höchst möglicher Detailgrad
√ sehr hohe Lastfähigkeit (bis zu 25kg)
√ Ladebrücken in Diversen Ausführungen
√ Zug/Schub Deichsel & Schwanenhals
√ einfacher Datensatzaufbau (leicht verständlich)
√ Bebilderte Bauanleitung
√ Zukaufliste

BESCHREIBUNG:
Unser neues absolutes Non plus Ultra…
Mehr geht nicht… Auf knapp 4,00m Länge in voller Konfiguration kommen rund 30kg pure Detail und Funktionalität auf dich zu.
Ein Modell welches alle Grenzen des 3D Drucks aushebelt.

Dieses Datensatz Paket lässt absolut keine Wünsche offen…
Drucke dir deinen Bausatz selbst Zuhause mit deinem eigenen 3D Drucker, oder aber nutze unseren 3D Druckservice.
Schreibe uns hierzu einfach eine Nachricht, oder Rufe uns unter 05221 589 44 39 an, und hole dir deine Kostenlose Beratung.

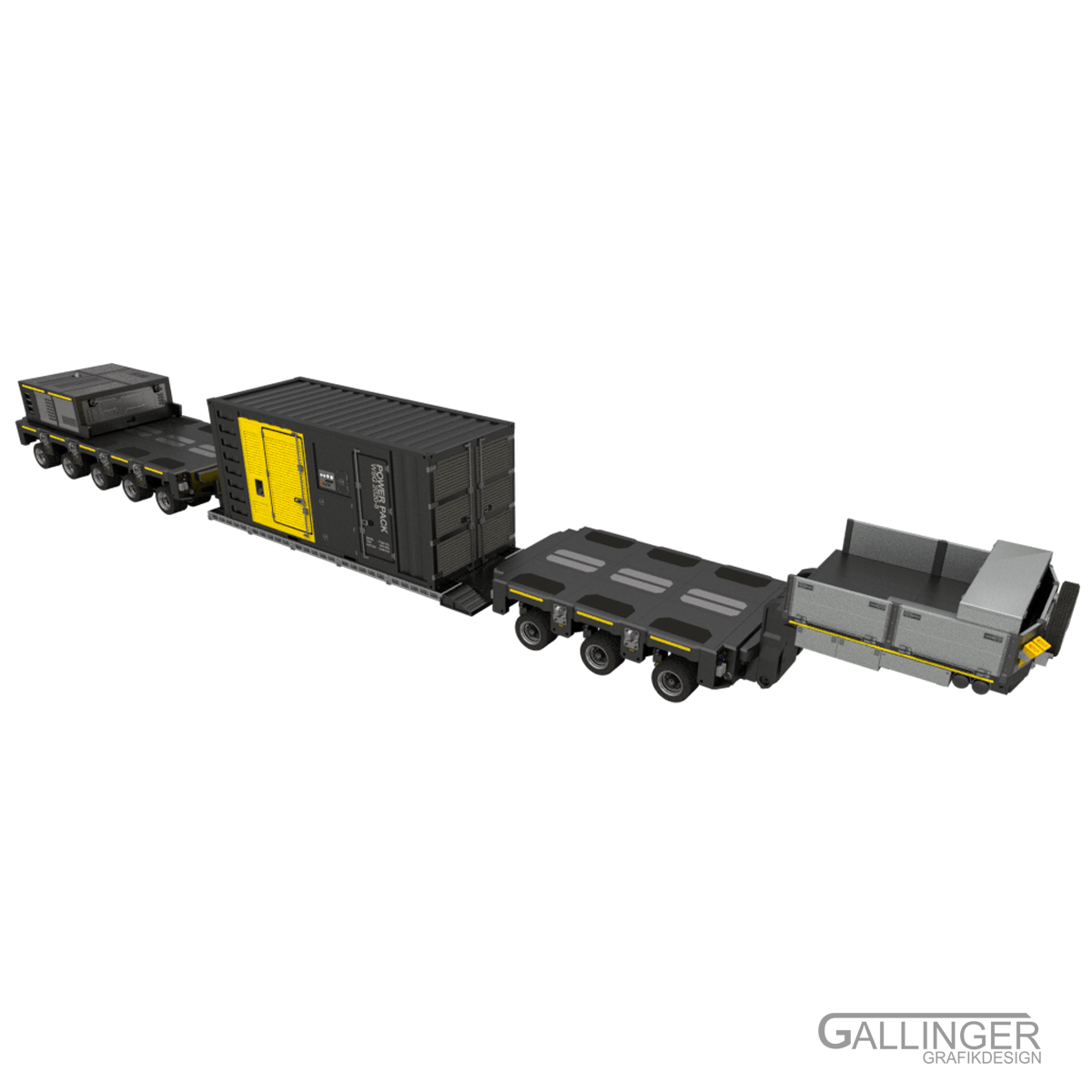

Dieses Modul System besitzt nahezu alle Funktionalitäten des Originalen Vorbilds:
– Alle Achsen Lenkbar (bis 47° Einschlag)
– Hubfähige Achsen (bis zu 25mm)
– Sattelbetrieb / Schub & Zug Betrieb möglich
– Alle Baugruppen untereinander Kompatible
– Hohe Lastfähigkeit (bis 25kg)
– Verstärkter Rahmen
– Wartungsfreundliche Bauform
– Hohe Detailpräzision
– Durchgehende Stromversorgung

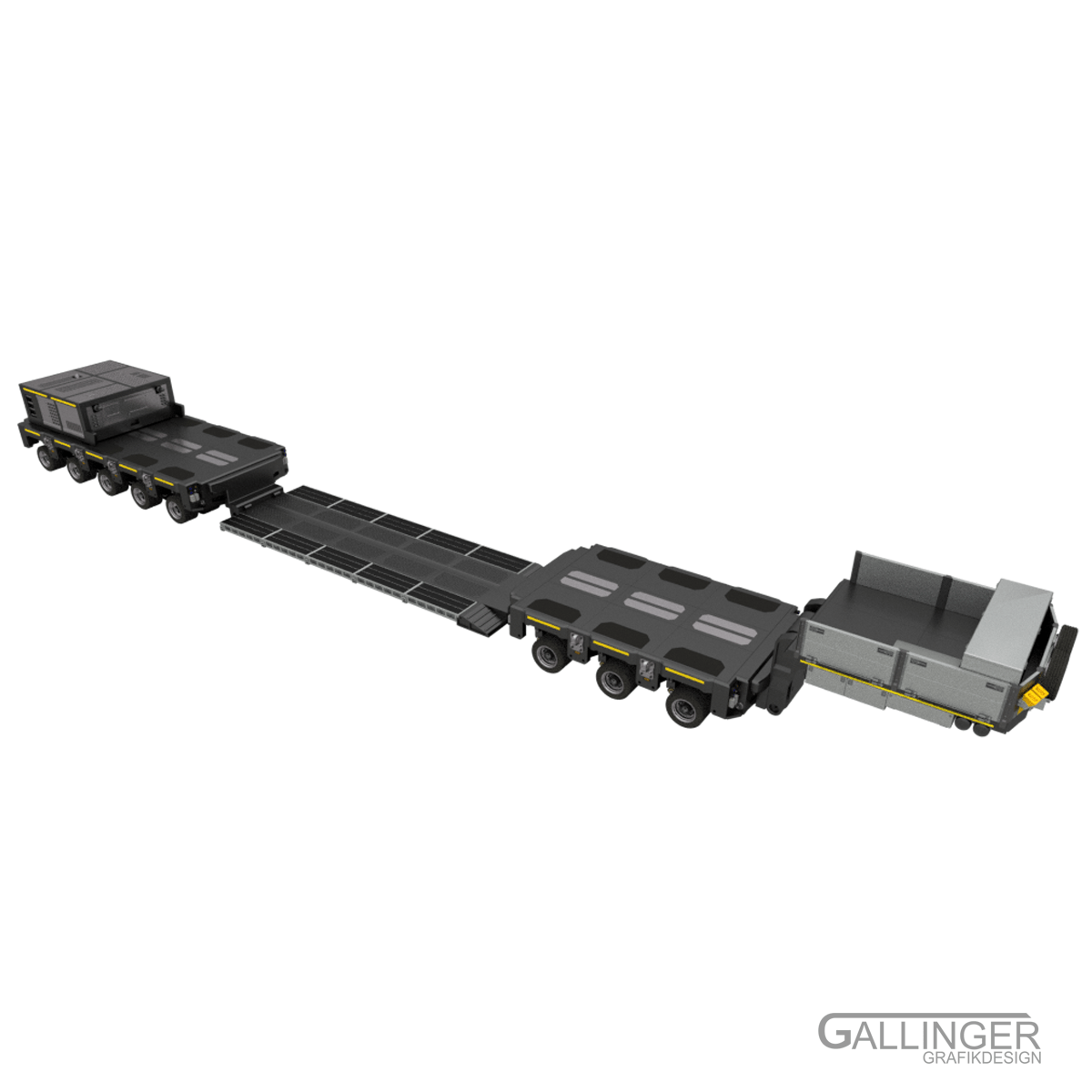

– Variable Längen / Breiten
– Vorbereitet auf Elektronische Baugruppen (Kabelkanäle, Fassungen)
– Variable & Verstärkte Ladebrücken

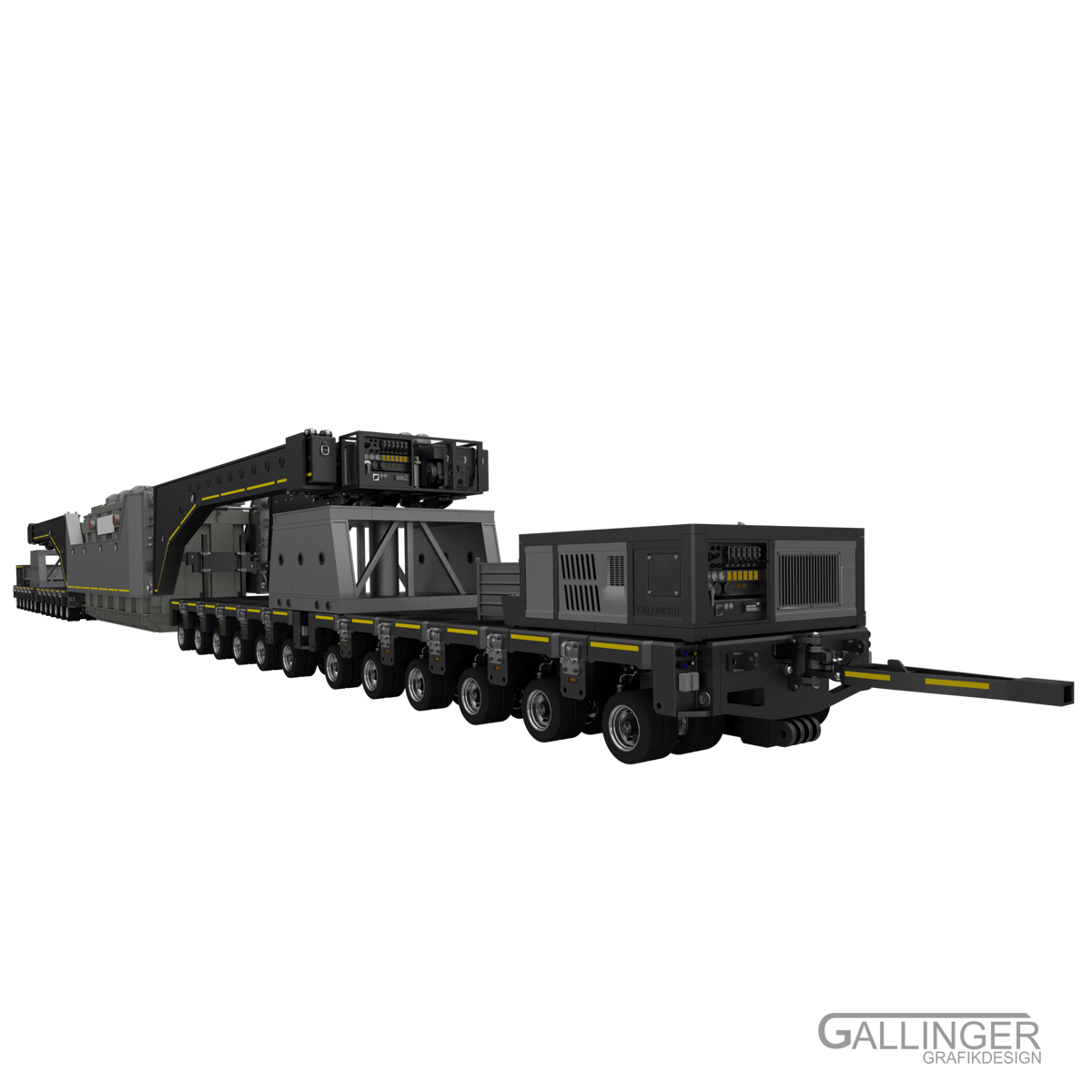

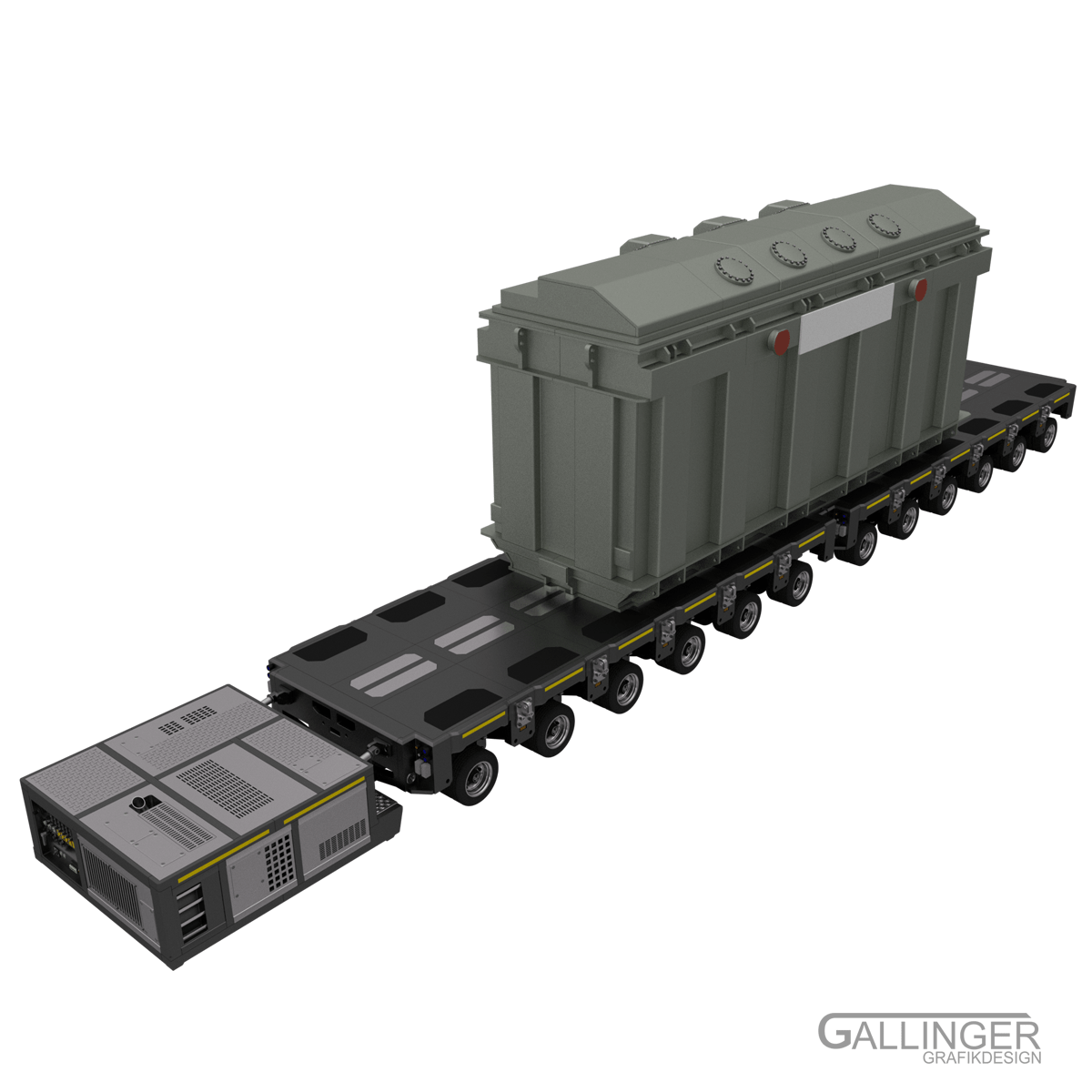

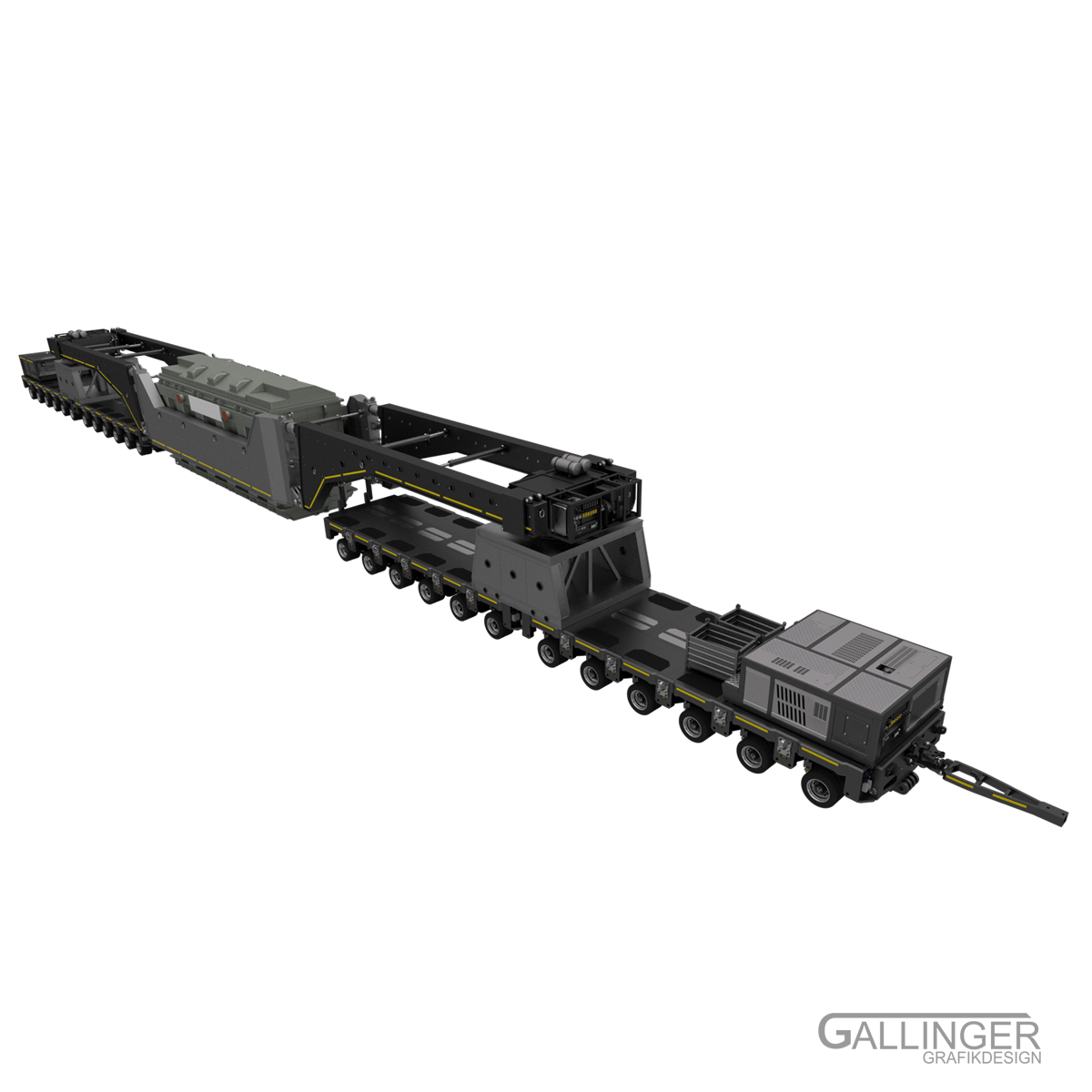

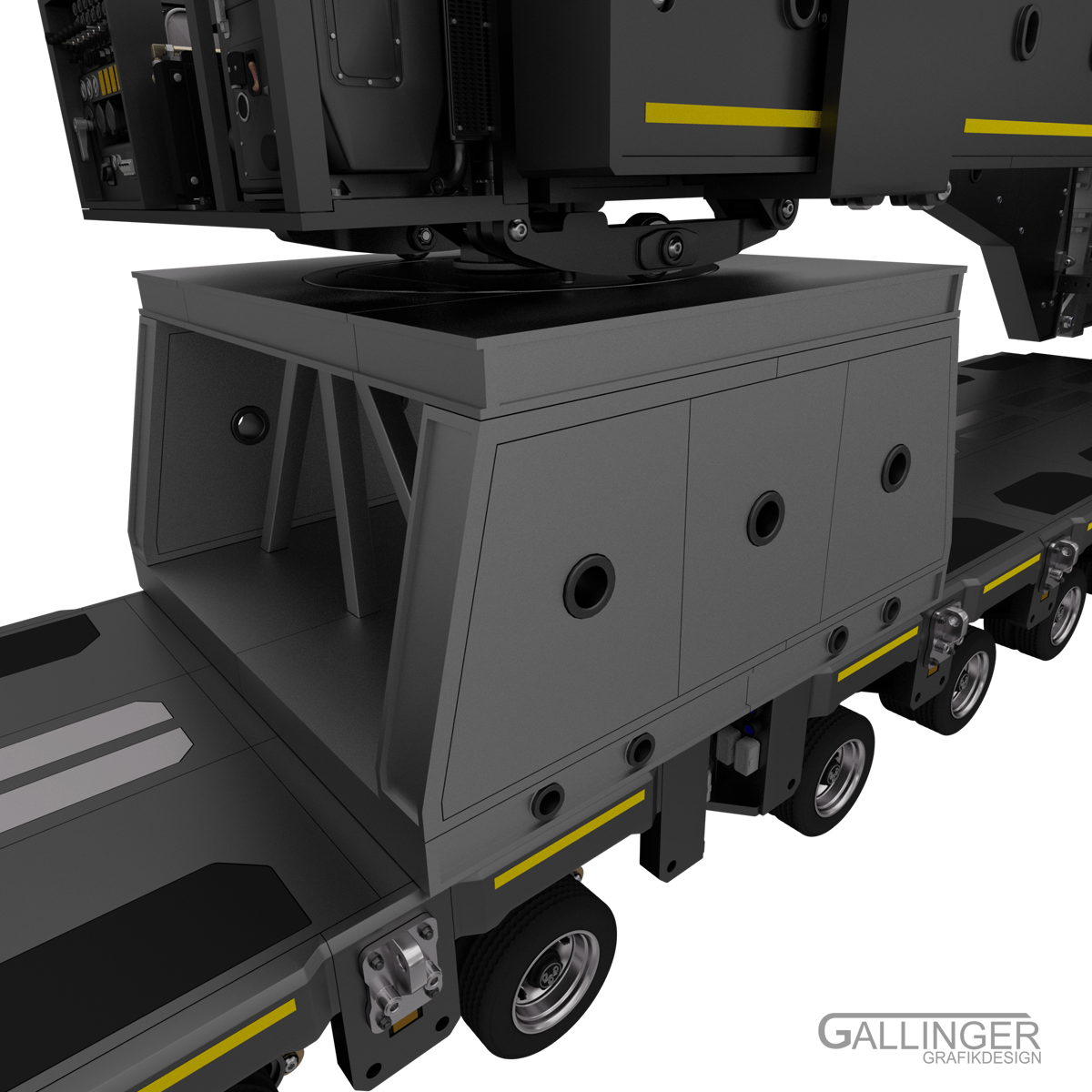

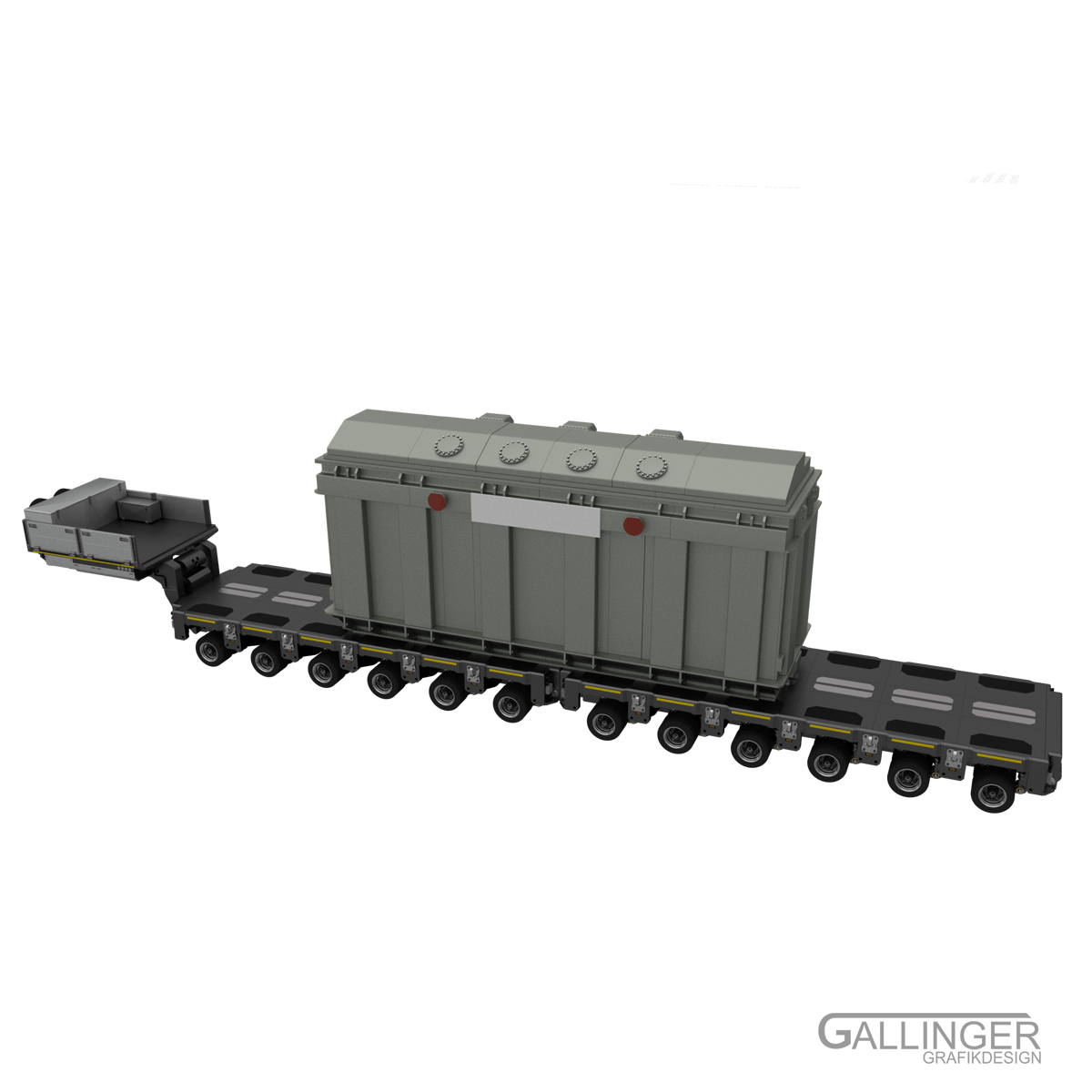

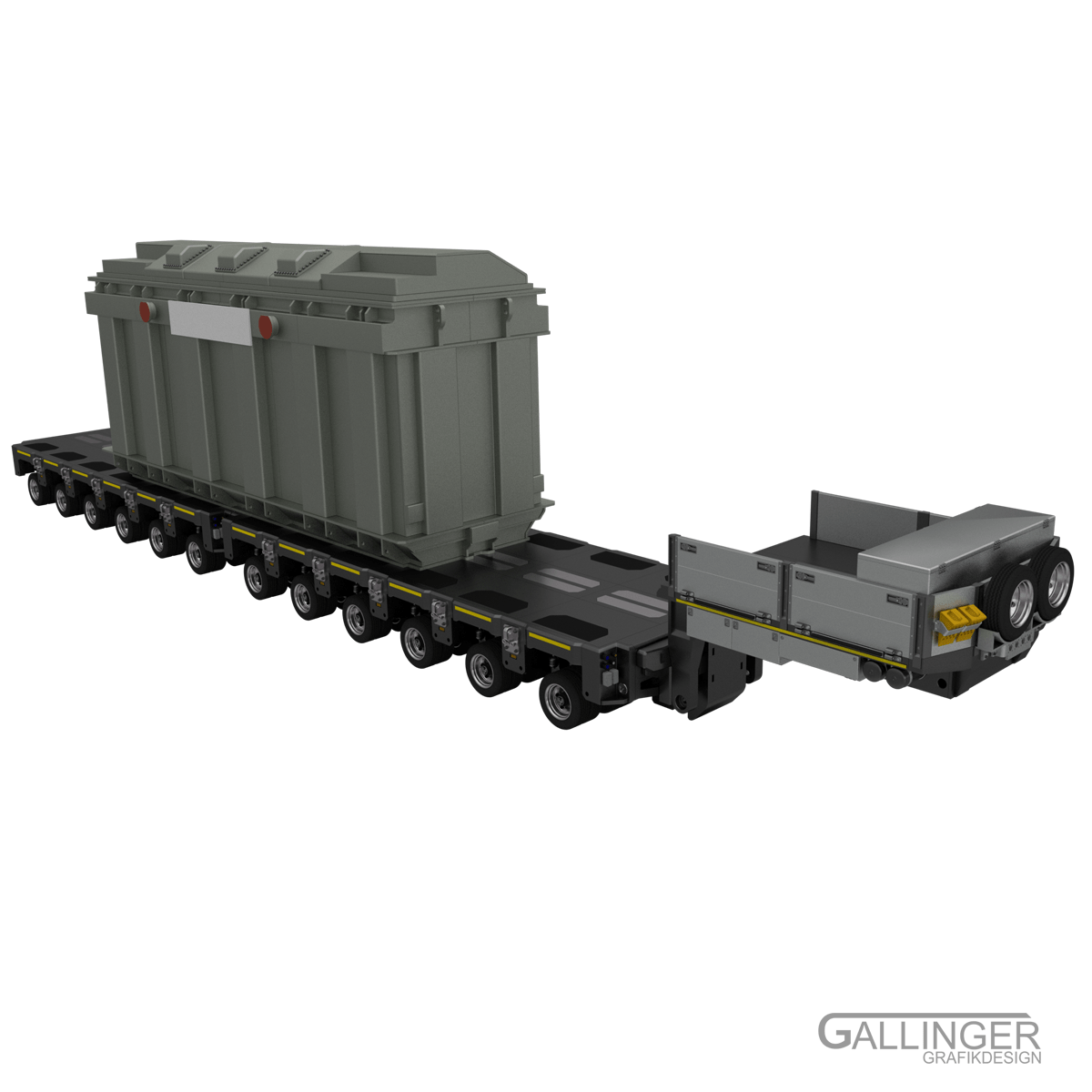

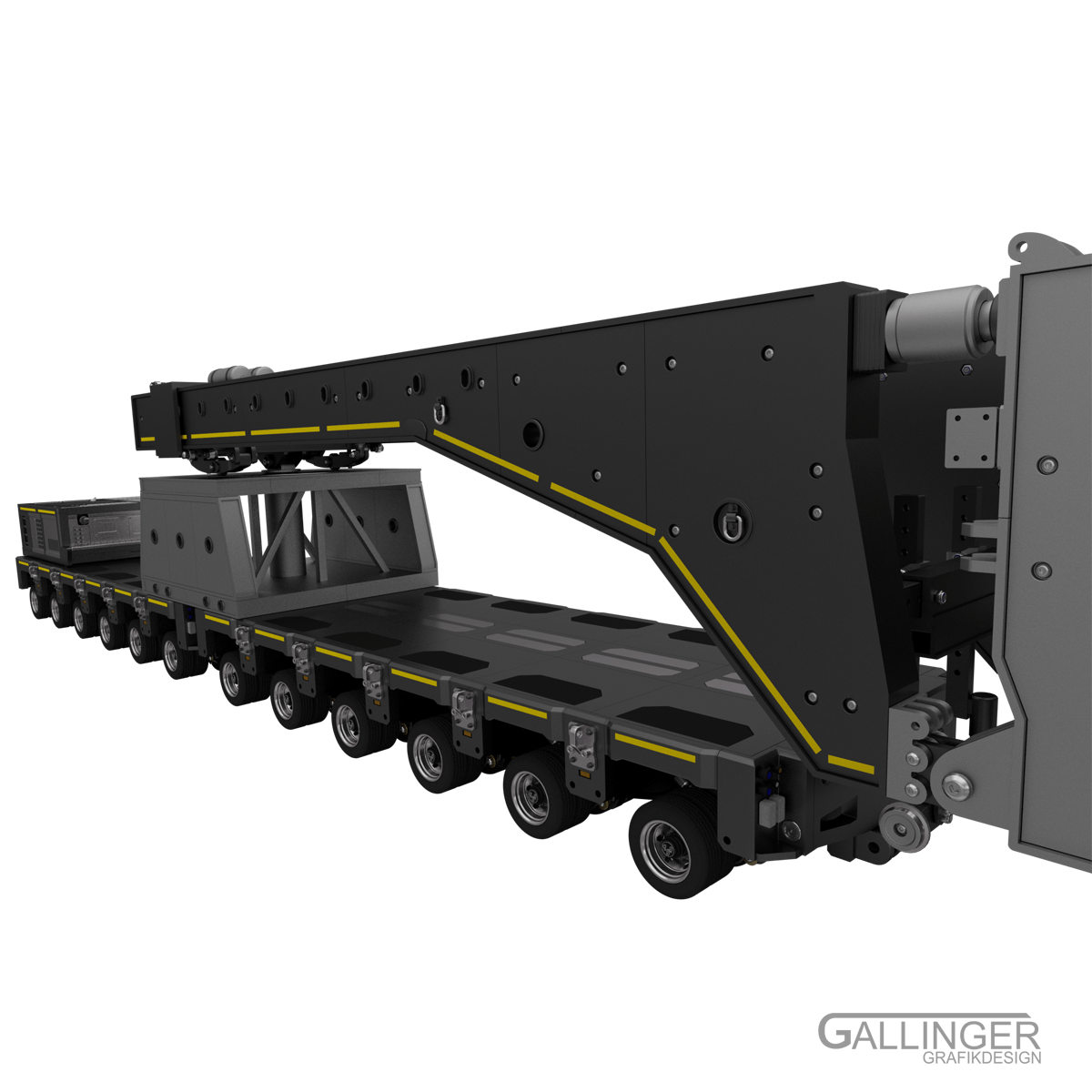

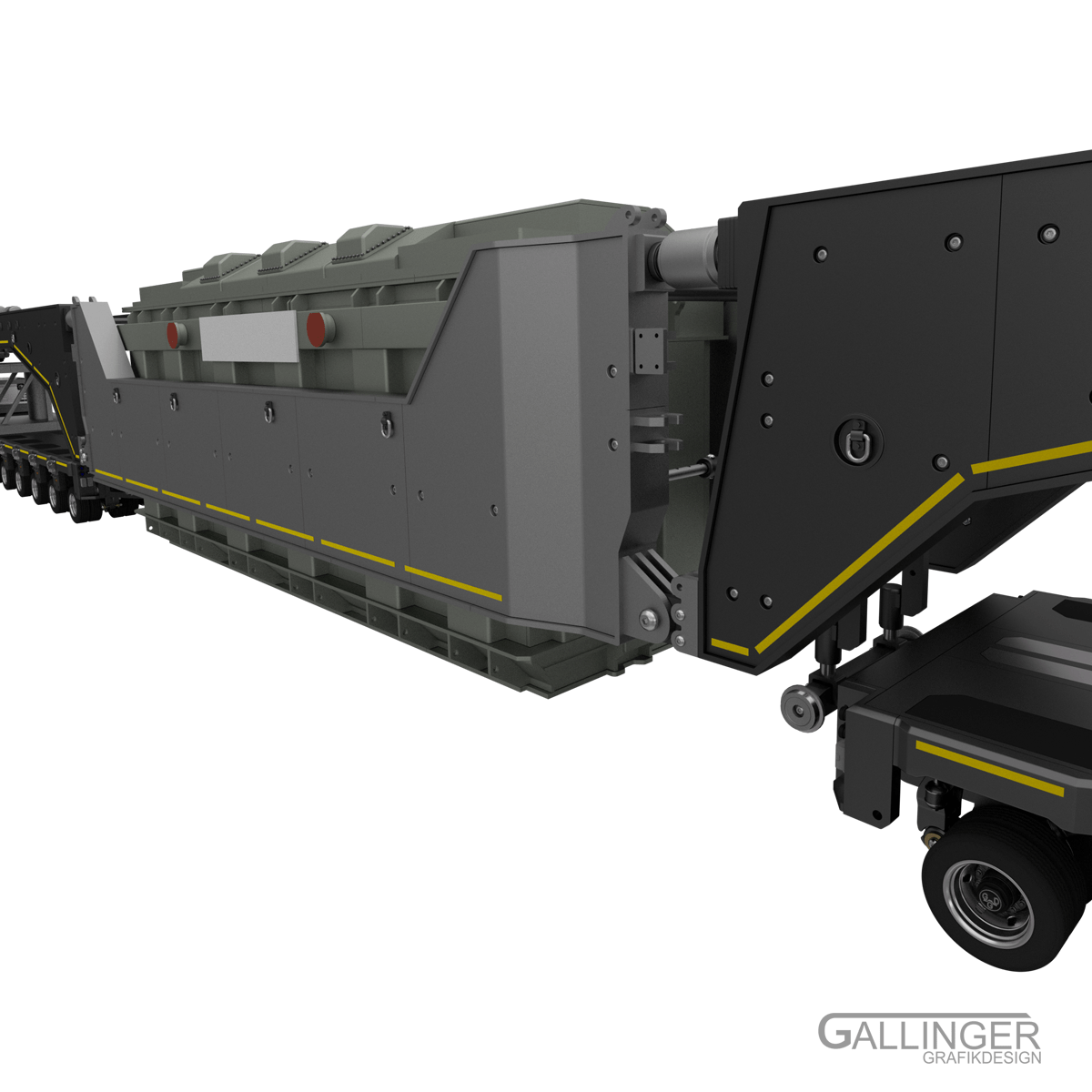

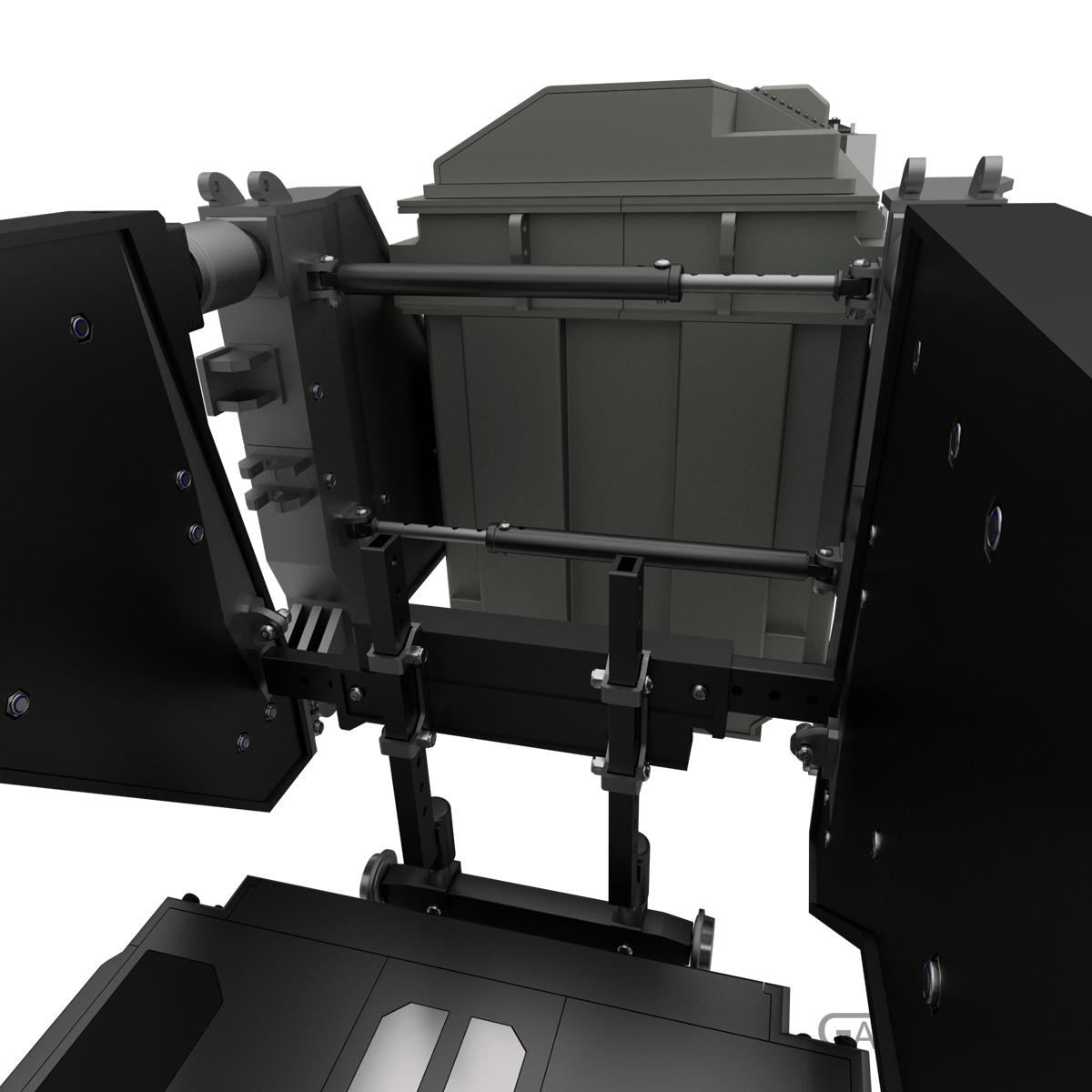

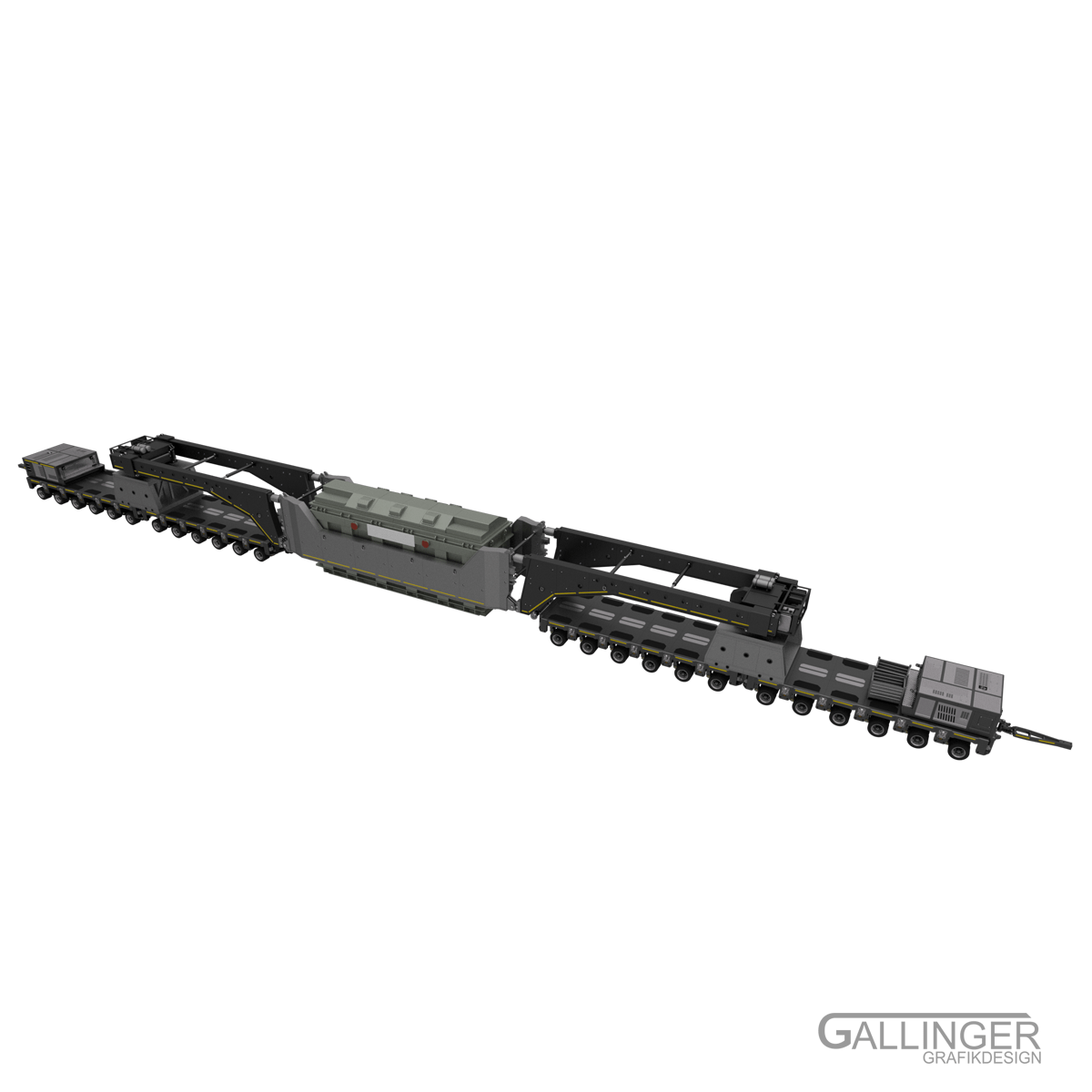

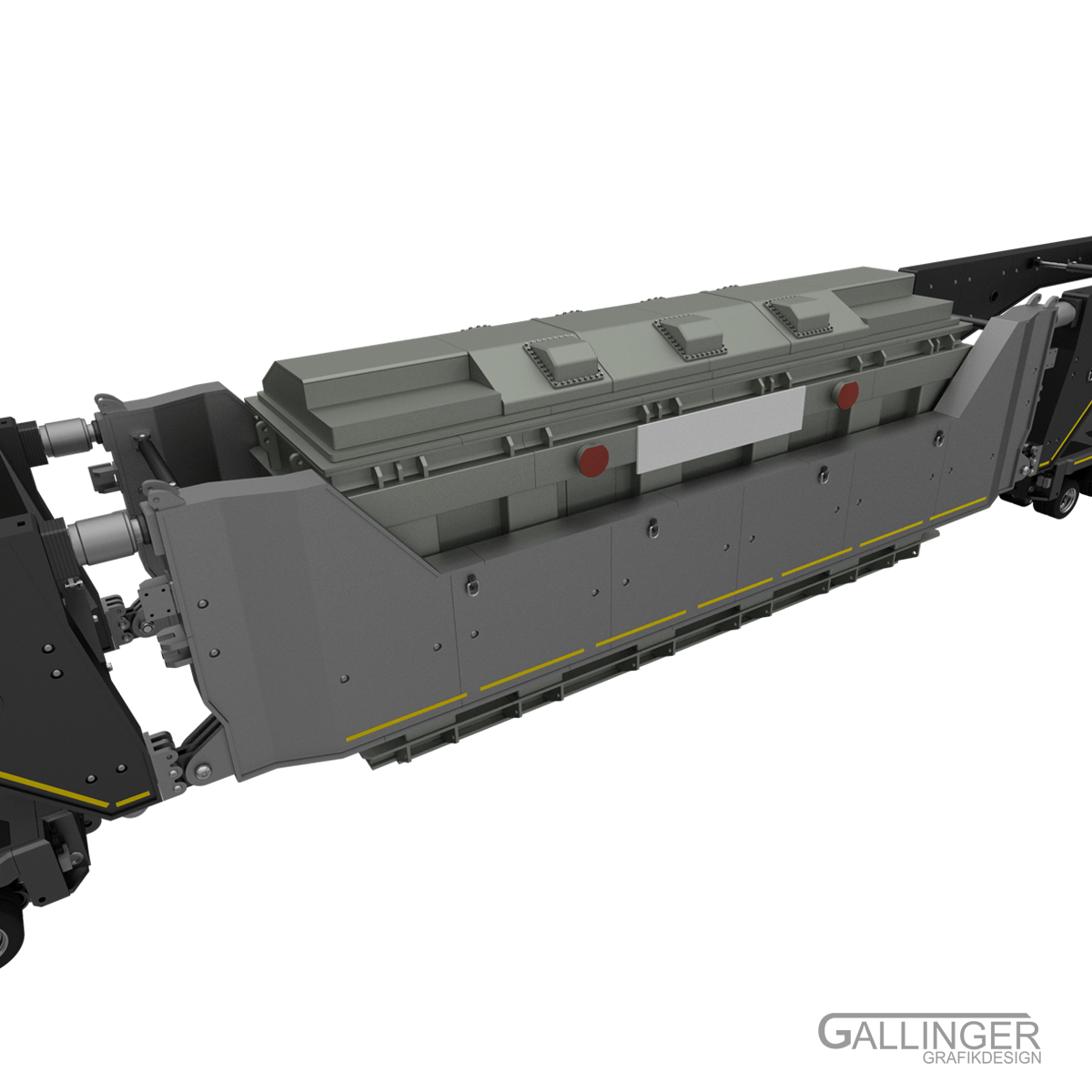

Ergänzend ist in diesem System das Tragschnabelsystem samt Großtrafo enthalten:
– Gesamtes Tragschnabelsystem Hubfähig bis zu 25mm (Ferngesteuert)
– Variable Breite (Ferngesteuert)
– Links & Rechts Verschubfähige Brücke (Ferngesteuert)
– Neigungsdämpfer
– Verstärkte Trägerbrücken
– Längen Variable
– Kurz Kuppelbar
– Sehr hoher Detailgrad
– Funktionale Kuppelsysteme (Schienenführung)

Inhalt Datensatz:

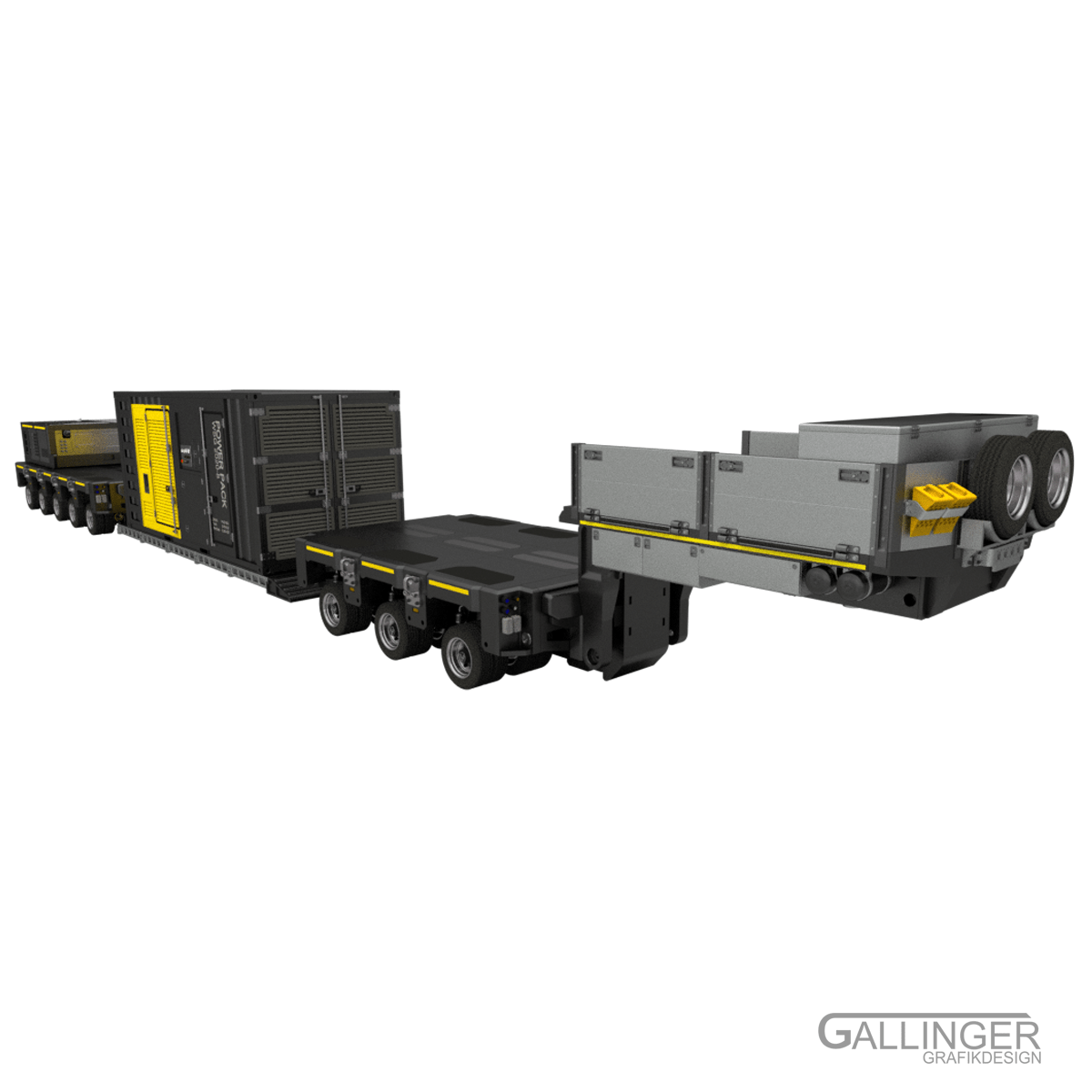

– Schwanenhals
– Deichsel
– Aggregat

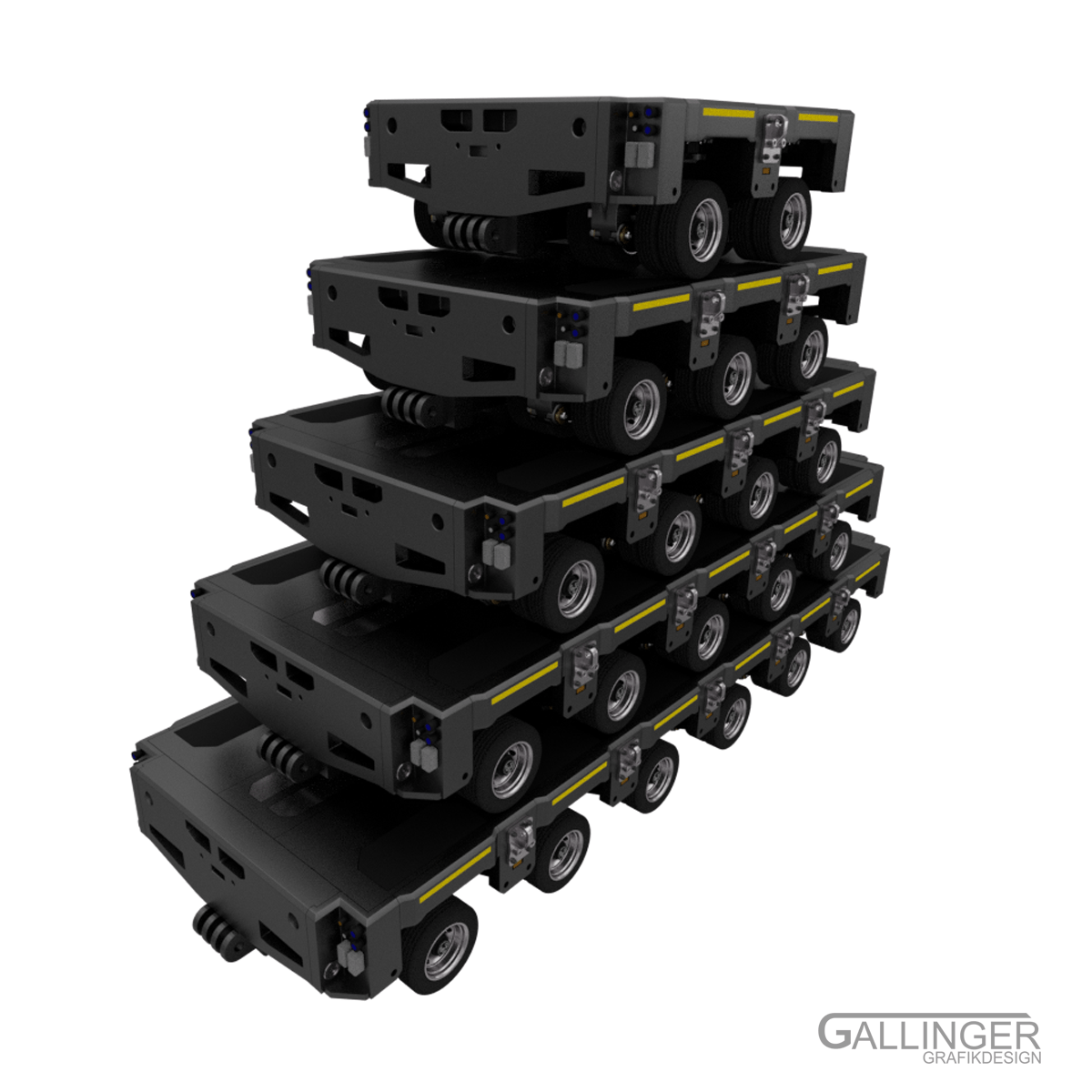

– 2 Achs Modul
– 3 Achs Modul
– 4 Achs Modul
– 5 Achs Modul
– 6 Achs Modul
– Tragschnabelsystem (A & B)

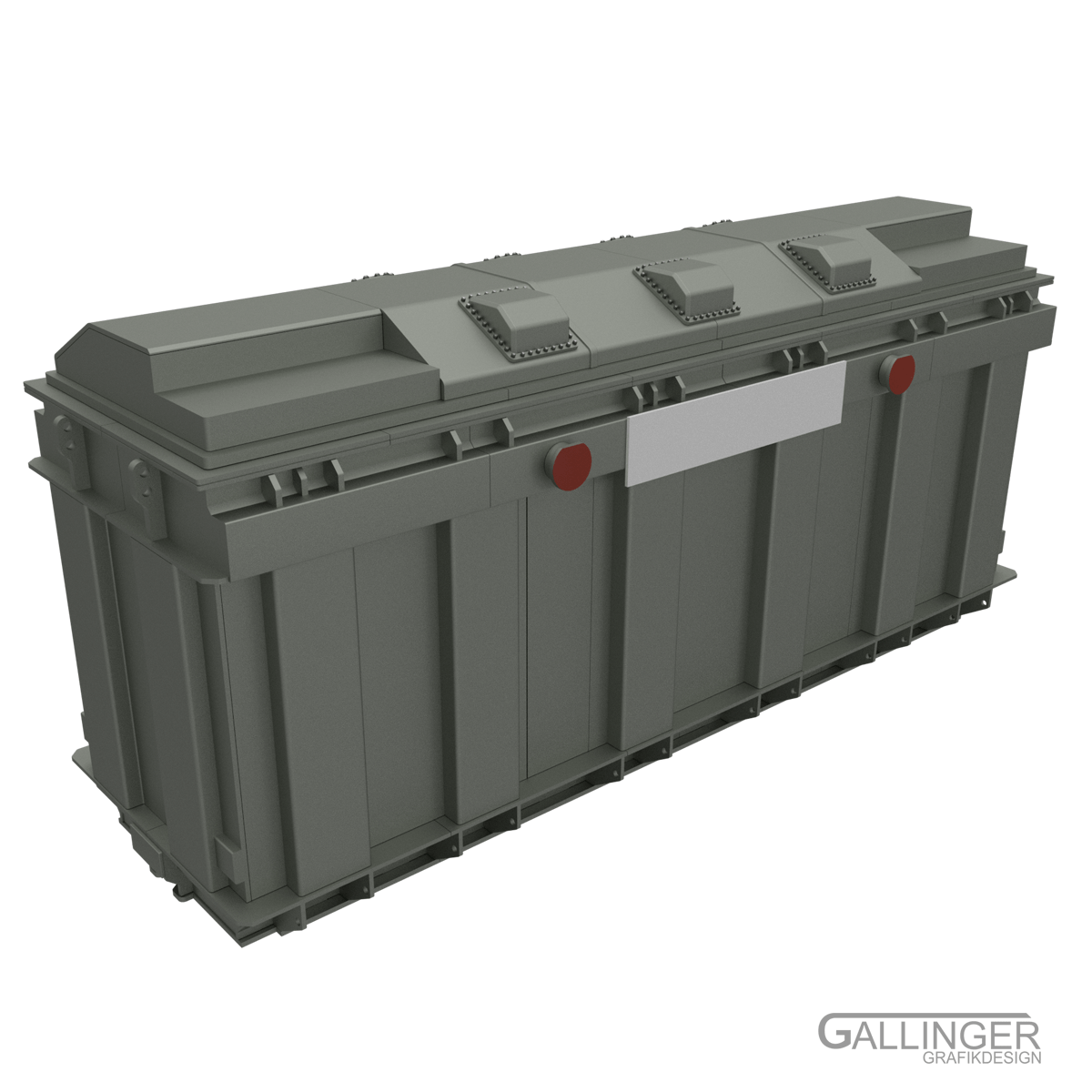

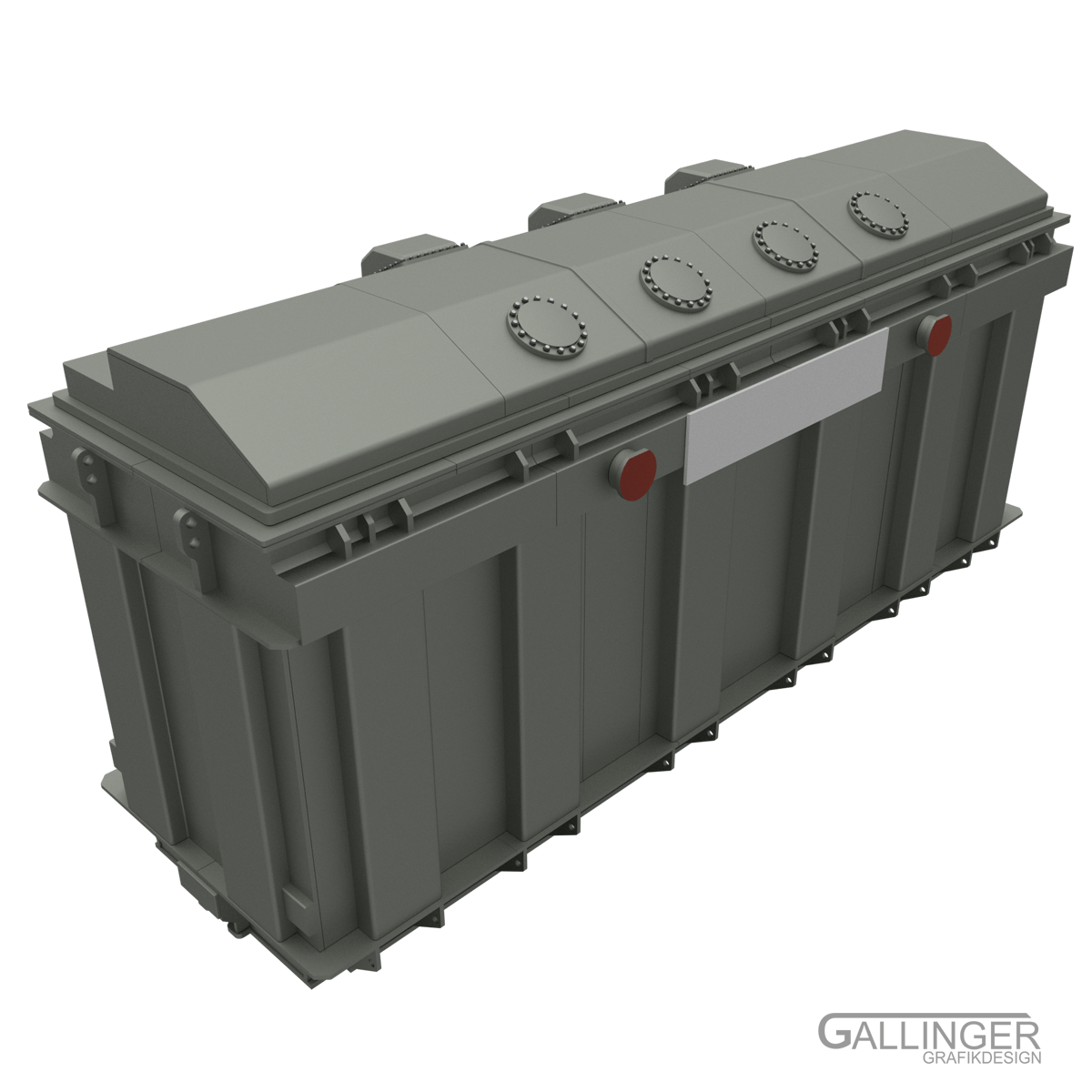

– Groß Trafo

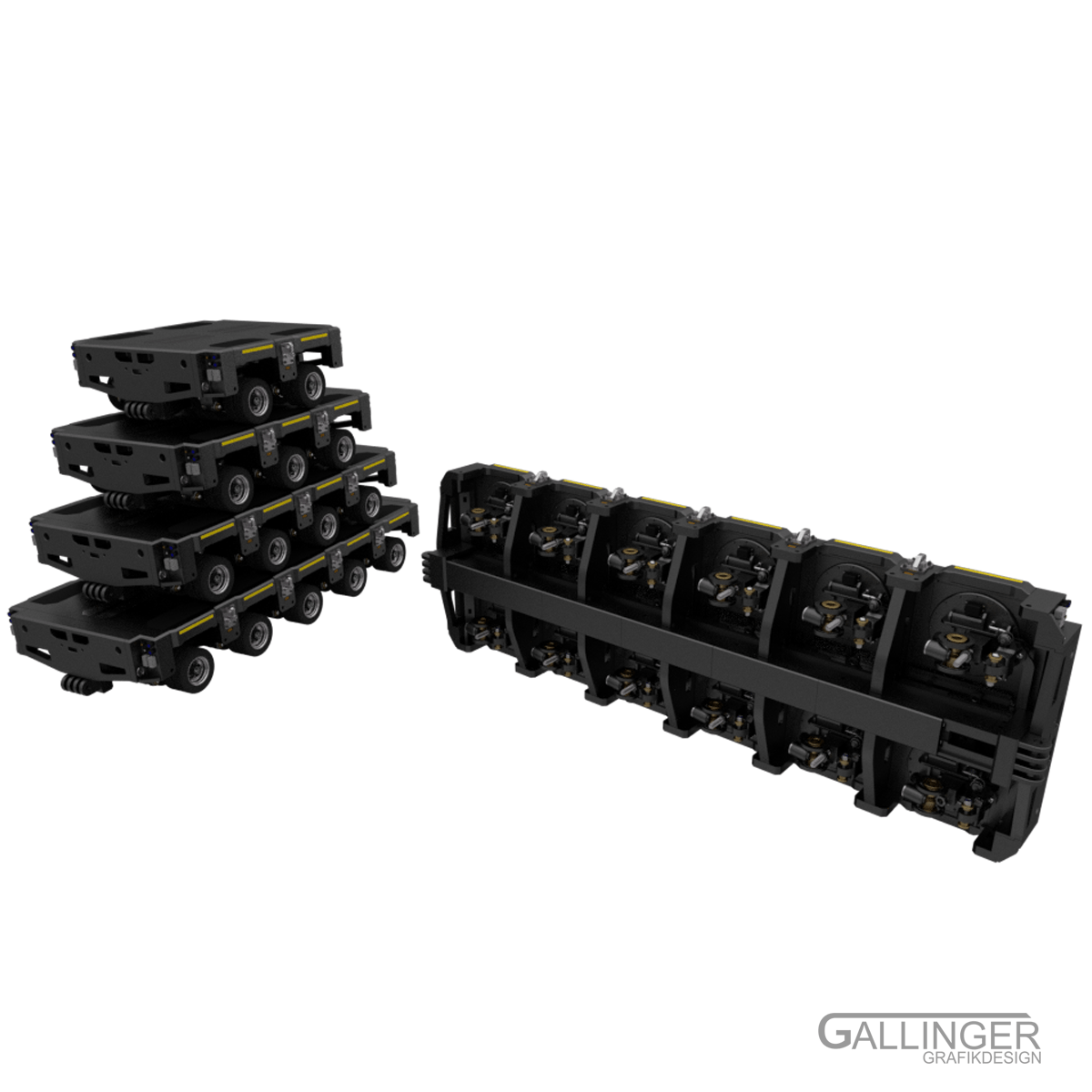

– Stapelboxen

Aufbau & Modell Struktur:
Dieses System ist für die Funktionale Gestaltung in vielen Hinsichten vorbereitet.
So sind neben den Fassungen / Aussparungen für die Elektronischen Komponenten die Baugruppen mit entsprechenden Kanälen / Kammern ausgestattet, um diese effektiv Verblenden zu können.

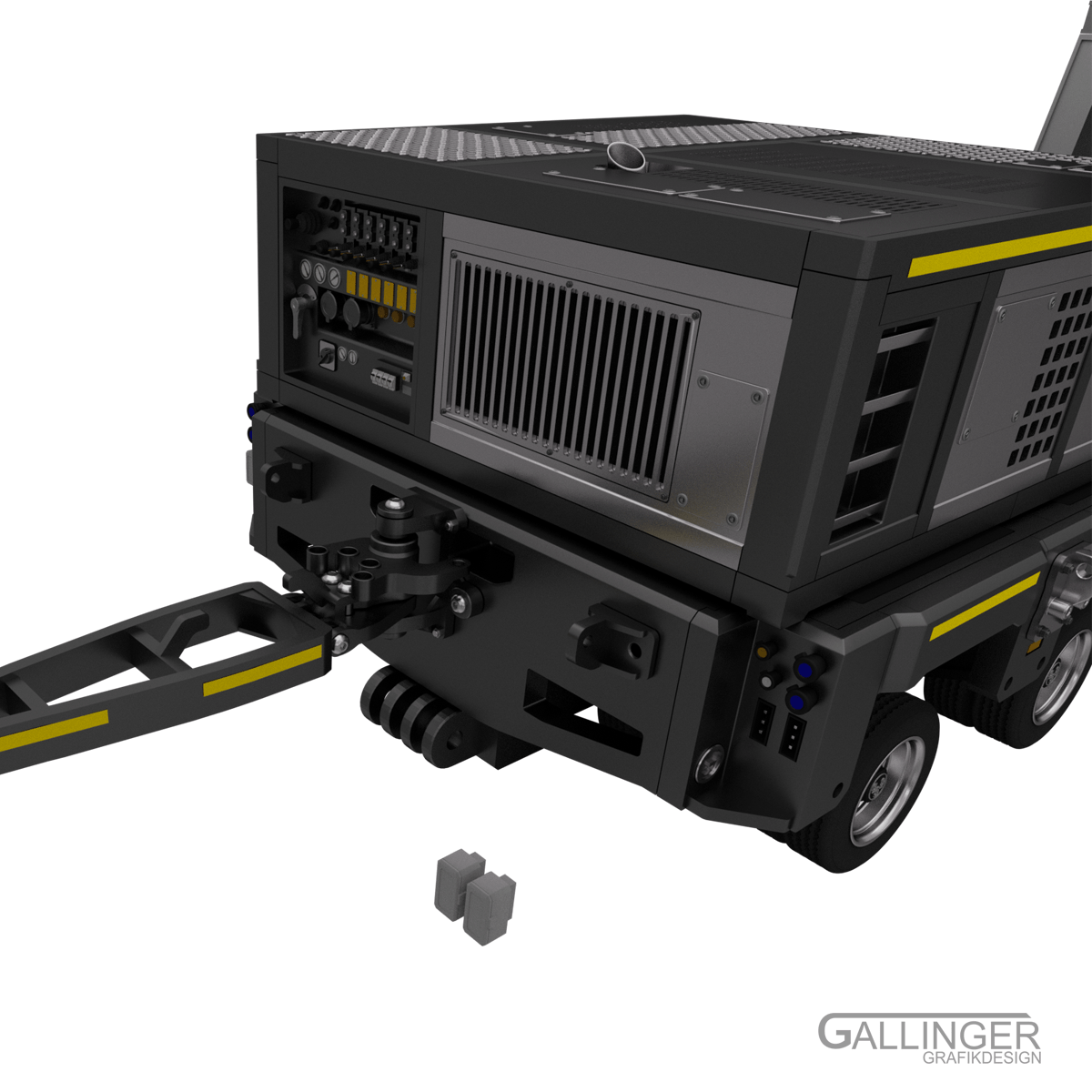

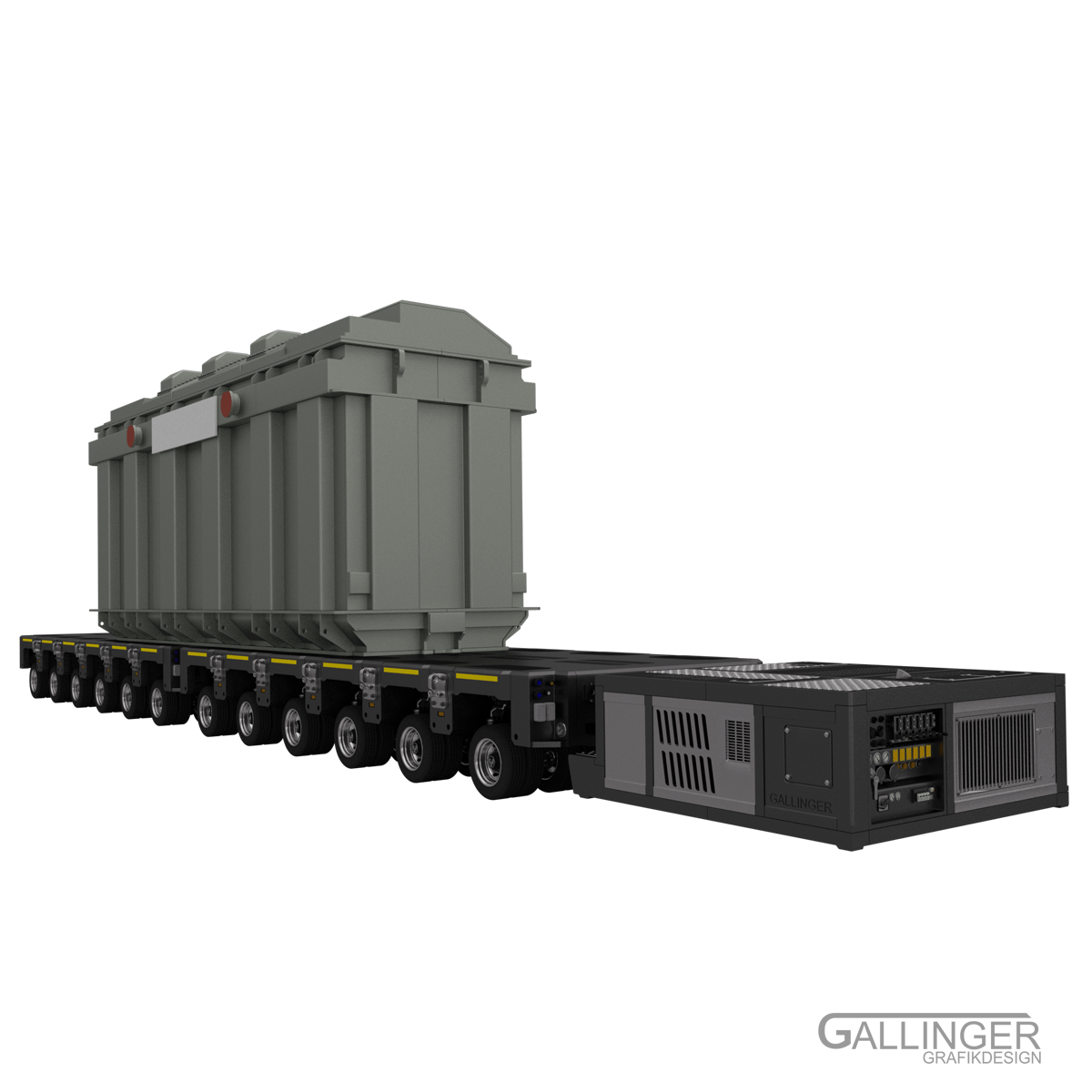

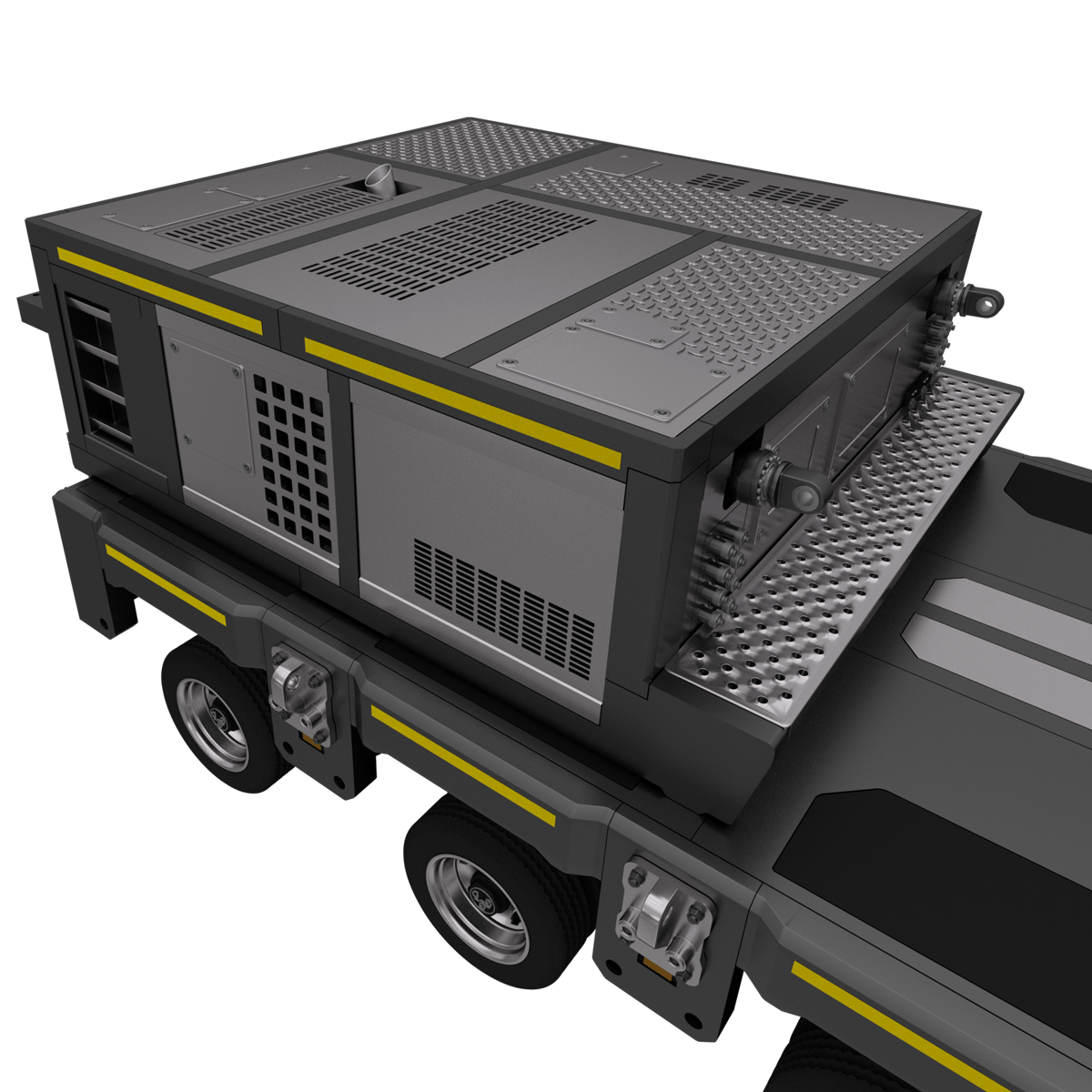

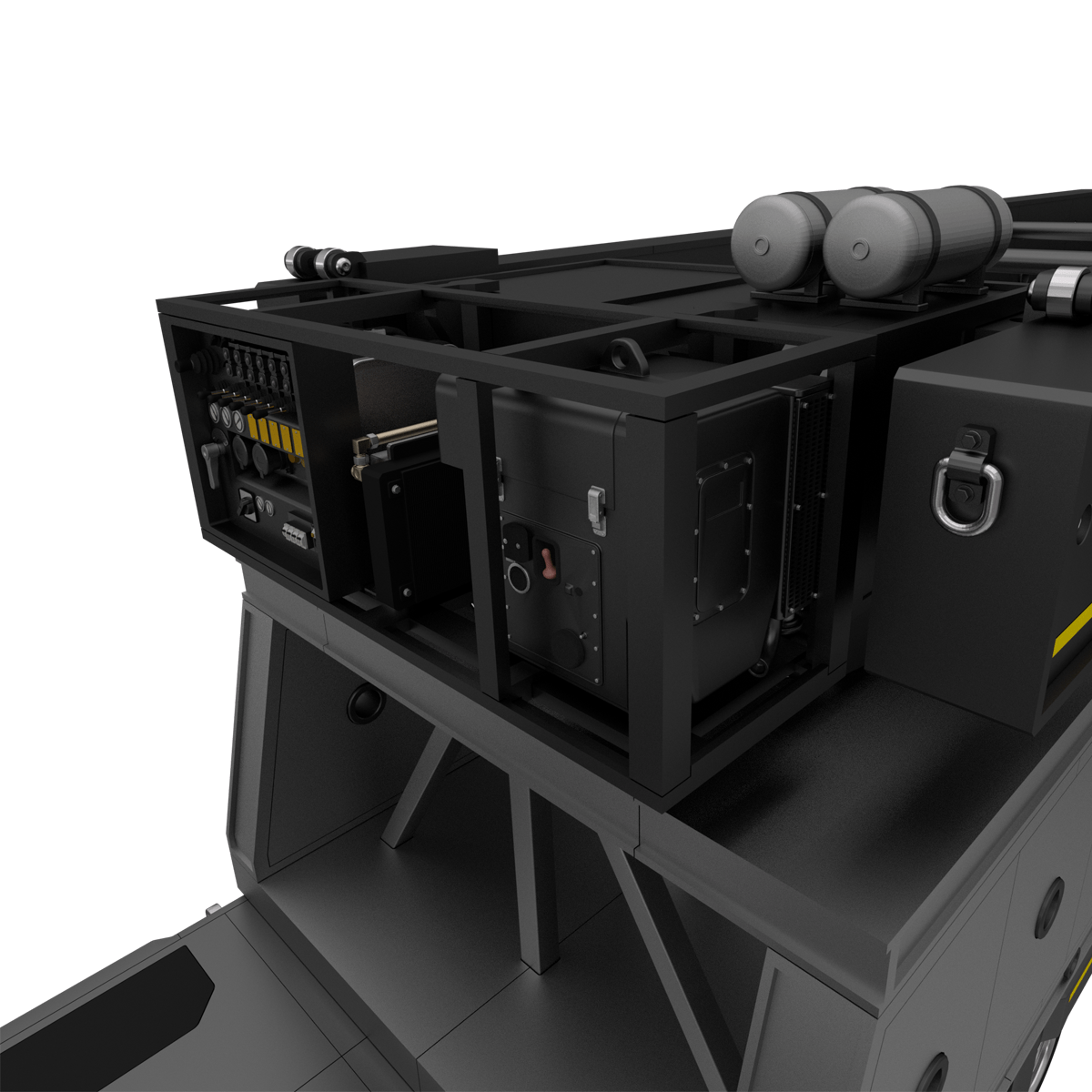

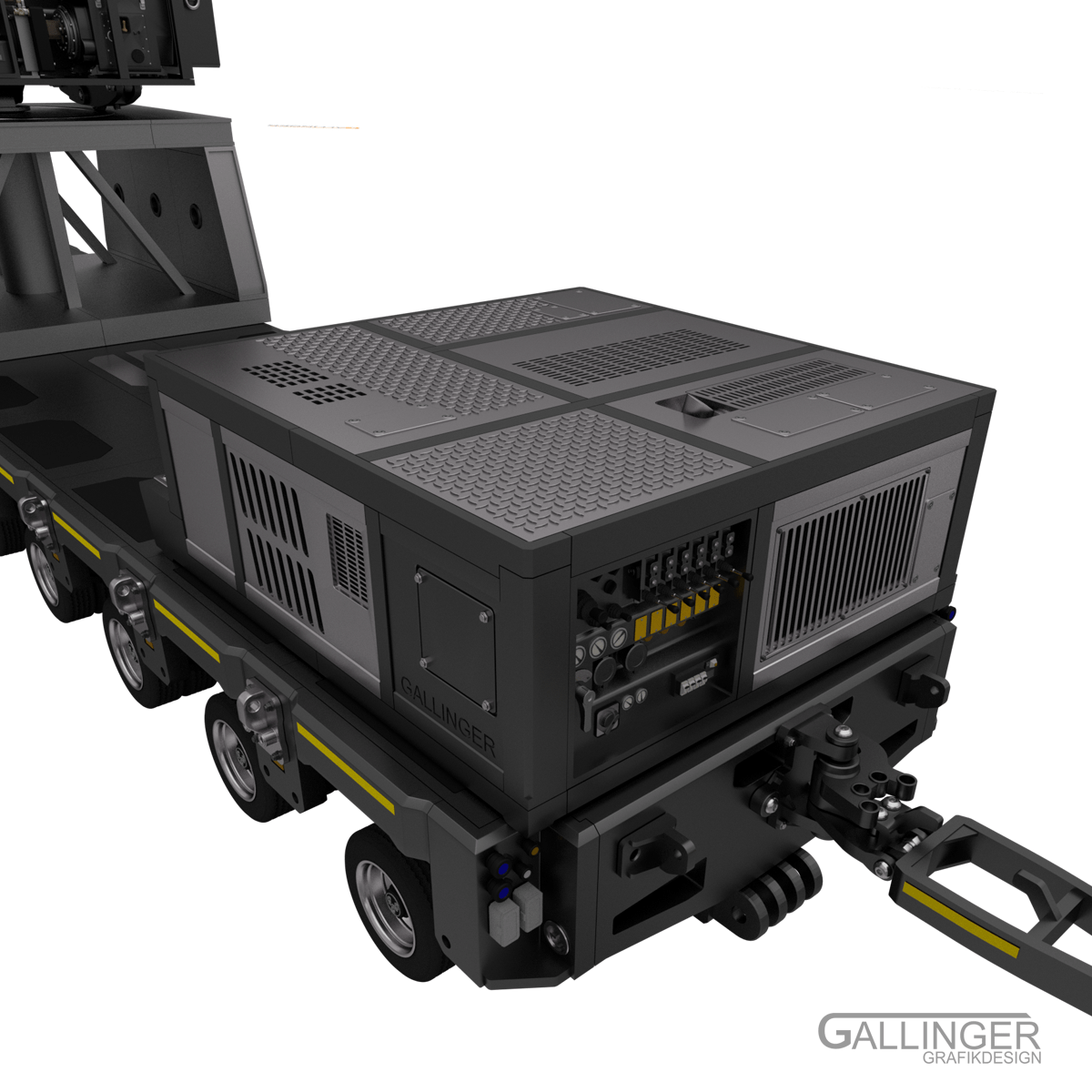

So finden beispielsweise in dem Aggregat 3 Akkus sowie weitere Elektronische Bauteile ihren Platz, ohne das diese äusserlich sichtbar werden.
Ebenfalls kann das Aggregat selbst entweder Stirnseitig oder alternativ Plateauseitig mit entsprechend ergänzenden Bauteilen montiert werden.
Auch wurden jedem Achsmodul die Vorbereitungen geschaffen, um über 12 Leitungen diverse Elektronische Funktionen Modulübergreifend zu koppeln.
So befinden sich an allen 4 Ecken eines Achsmoduls als auch am Aggregat entsprechende Fassungen für je 2x 3-Polige Servostecker.

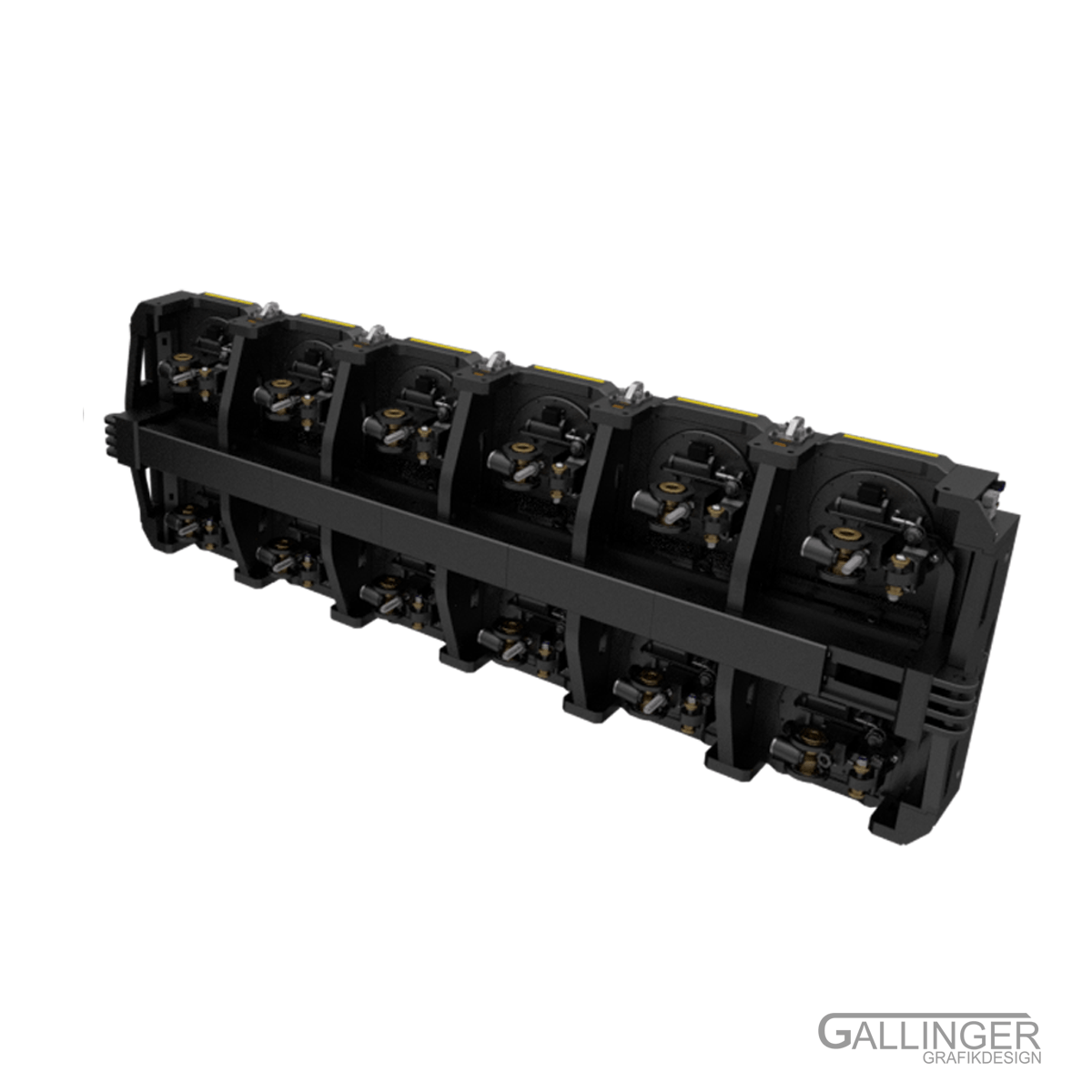

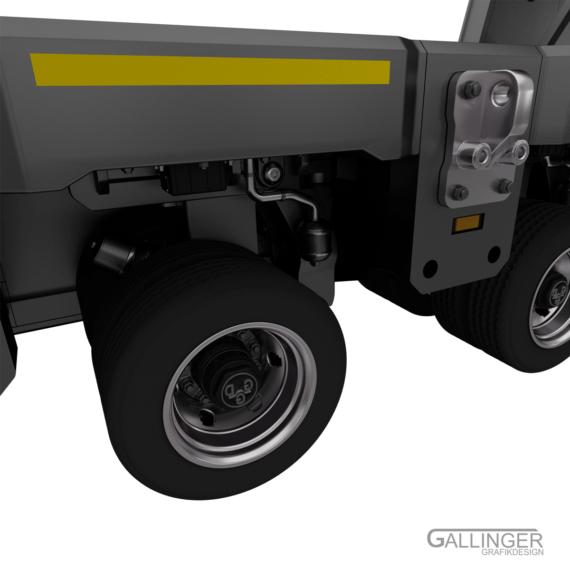

Achsen & Lenkung:
Die Achsen selbst sind je einzeln mit N20 Spindelmotoren ausgestattet welche für die Hubfunktionalität verantwortlich sind.
Ebenfalls wird jede Achse einzeln mithilfe von Doppelter Kraftübertragung durch einen Achsen-Eigenen Servo angelenkt.
Das ausreichend Dimensionierte Lenkgestänge, ermöglicht darüber hinaus entsprechend hohe Belastungen.
Da die Pendelachsen in ihrer Rotationsachse ebenfalls Kugelgelagert sind.
Natürlich ist sowohl für den Sattel als auch Zug/Schubbetrieb das Modell mit entsprechenden Potis ausgestattet, um das Lenksignal fein abgestimmt an die Achsen zu Übermitteln.

Verstärkung:
So wurde auch darauf geachtet das Belastungszonen mit entsprechenden Baugruppen ergänzend verstärkt wurden.
Es befinden sich daher beidseitig am Rahmen fest verschraubte 25x3mm Alu Flach Profile, als auch Laufbuchsen an den Hubwippen der Achspendel
Auch die Passformen & Wandstärken wurden bewusst auf hohe Belastungen ausgelegt.

LIEFERUMFANG DATENSATZ:
– 10 Druckgruppen (Modulares Tieflader System)
– Informations Dokument
– Bebilderte/Textliche Bauanleitung
– Zukauf Einkaufsliste
