1:14 Modulares Tieflader System

289,90 € inkl. 19% MwSt

inkl. MwSt.

√  2- bis 6-Achs Modul
√  Anhänger- und Sattelbetrieb
√  Zug- und Schubbetrieb möglich
√  Hub- und senkfähige Pendelachsen
√  Robuste Bauform
√  Variable Länge
√  Höchstmöglicher Detailgrad
√  Sehr hohe Lastfähigkeit (bis zu 25 kg)
√  Ladebrücken in diversen Ausführungen
√  Zug-/Schub-Deichsel & Schwanenhals
√  Einfacher Datensatzaufbau (leicht verständlich)
√  Bebilderte Bauanleitung
√  Zukaufliste

Artikelnummer: MB_Mai21_0003 Kategorien: 3D Druck Datensätze, Fahrzeuge
Share
  • Beschreibung
  • Bewertungen (0)
  • Versand & Lieferung
Beschreibung

Dies ist ein digitaler DATENSATZ für den eigenen 3D-Druck zuhause

Deine Vorteile auf einen Blick:

√  Spare aktiv Geld gegenüber herkömmlichen Anbietern
√  Nutze jeden Datensatz in unbegrenzter Zahl
√  Verwirkliche dein eigenes Modell mit kreativer Freiheit
√  Erlebe den Spaß am selbst realisierten Produkt
√  Profitiere von unserem einzigartigen Konzept und nutze deine individuellen Möglichkeiten
√  Drucke dein Ergebnis mit umweltschonenden und nachhaltigen Werkstoffen



PRODUKTEIGENSCHAFTEN:
√  2- bis 6-Achs Modul
√  Anhänger- und Sattelbetrieb
√  Zug- und Schubbetrieb möglich
√  Hub- und senkfähige Pendelachsen
√  Robuste Bauform
√  Variable Länge
√  Höchstmöglicher Detailgrad
√  Sehr hohe Lastfähigkeit (bis zu 25 kg)
√  Ladebrücken in diversen Ausführungen
√  Zug-/Schub-Deichsel & Schwanenhals
√  Einfacher Datensatzaufbau (leicht verständlich)
√  Bebilderte Bauanleitung
√  Zukaufliste

ACHTUNG: Das Tragschnabelsystem mit Trafo ist in diesem Paket nicht enthalten!


SCHWIERIGKEIT & QUALITÄT:
Schwierigkeitsgrad: Profi (Anspruchsvoll)
Detail & Technik Qualitätsstufe: High


BESCHREIBUNG:
Unser neues absolutes Non plus ultra!
Stelle dir deine eigene modulare Tieflader-Kombination zusammen.
Mit diesem System sind deiner Kreativität keine Grenzen mehr gesetzt.

Die hohe Lastfähigkeit, große Funktionalität und der Detailumfang machen dieses Modell zu einem absoluten Hingucker.
Auch für Anfänger ist dieses System bestens geeignet und dank der umfangreichen Dokumentation zum Tieflader-System ein Kinderspiel in der Montage.
Selbst der eigentliche 3D Druck wurde bei diesem System auf ein neues Qualitätsniveau gehoben.
So befinden sich alle Bauteile fein strukturiert im Datensatz sehr übersichtlich in Baugruppen sortiert und bereits für den Slicer orientiert und optimiert.

Alle Baugruppen oder auch Module sind untereinander kompatibel und können je nach Bedarf zu einem unbegrenzten System aufgebaut werden.
Dank der Servo unterstützten Lenkung pro Achslinie sind hohe Lasten kein Problem.

Dieses Datensatz-Paket lässt absolut keine Wünsche offen.
Drucke dir deinen Bausatz selbst zuhause mit deinem eigenen 3D Drucker oder aber nutze unseren 3D Druckservice.


Dieses Modul-System besitzt nahezu alle Funktionalitäten des originalen Vorbilds:
– Alle Achsen Lenkbar (bis 47° Einschlag)
– Hubfähige Achsen (bis zu 25 mm)
– Sattelbetrieb / Schub- und Zugbetrieb möglich
– Alle Baugruppen untereinander kompatibel
– Hohe Lastfähigkeit (bis 25 kg)
– Metallverstärkter Rahmen
– Wartungsfreundliche Bauform
– Hohe Detailpräzision
– Durchgehende Stromversorgung
– Variable Längen / Breiten
– Vorbereitet für Elektronische Baugruppen (Kabelkanäle, Fassungen)
– Variable und verstärkte Ladebrücken

Inhalt Datensatz:
– Schwanenhals
– Deichsel
– Aggregat

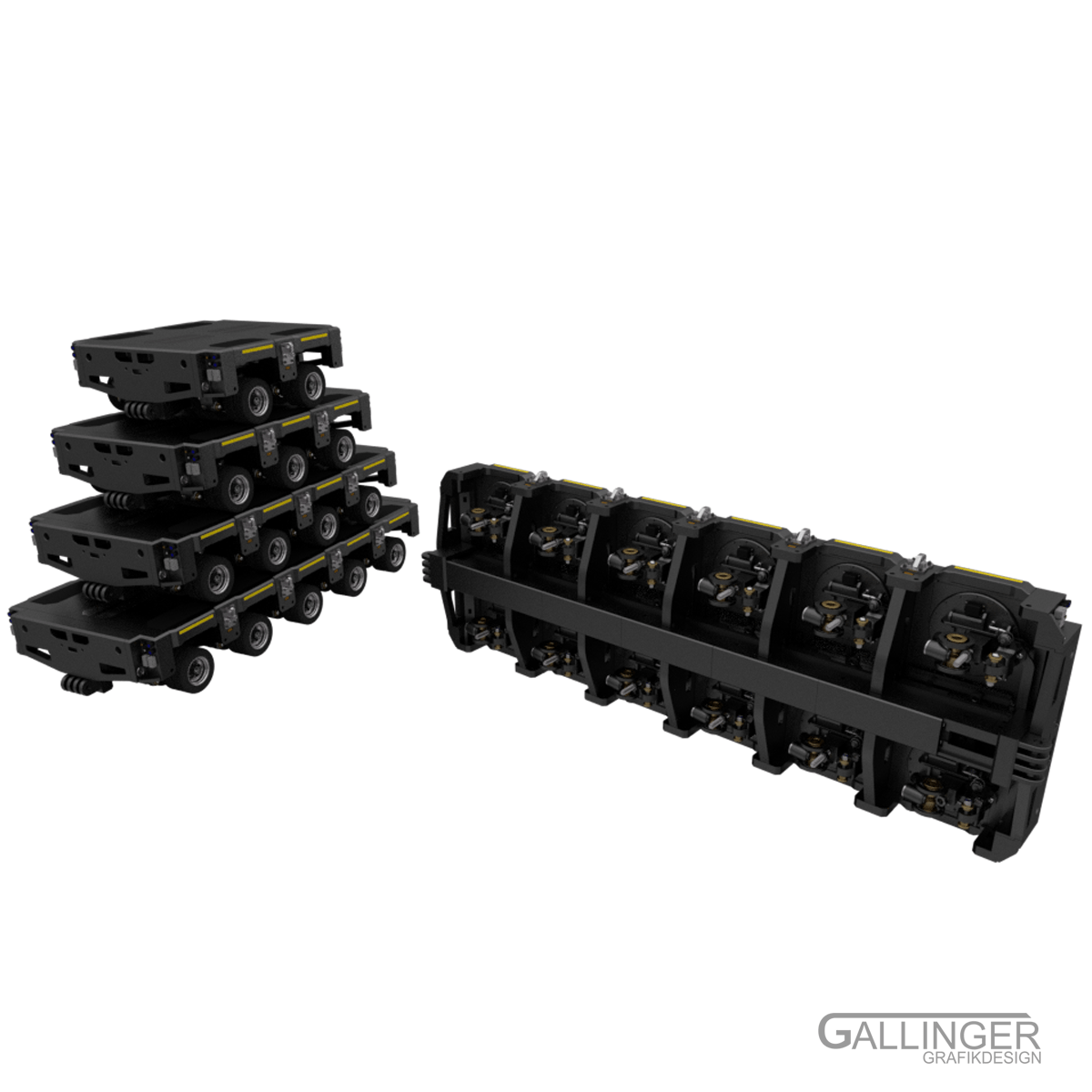

– 2-Achs Modul
– 3-Achs Modul
– 4-Achs Modul
– 5-Achs Modul
– 6-Achs Modul

Aufbau- und Modellstruktur:
Dieses System ist für die funktionale Gestaltung in vielerlei Hinsicht vorbereitet.
So sind neben den Fassungen / Aussparungen für die elektronischen Komponenten auch die Baugruppen mit entsprechenden Kanälen / Kammern ausgestattet,
um diese effektiv verblenden zu können.

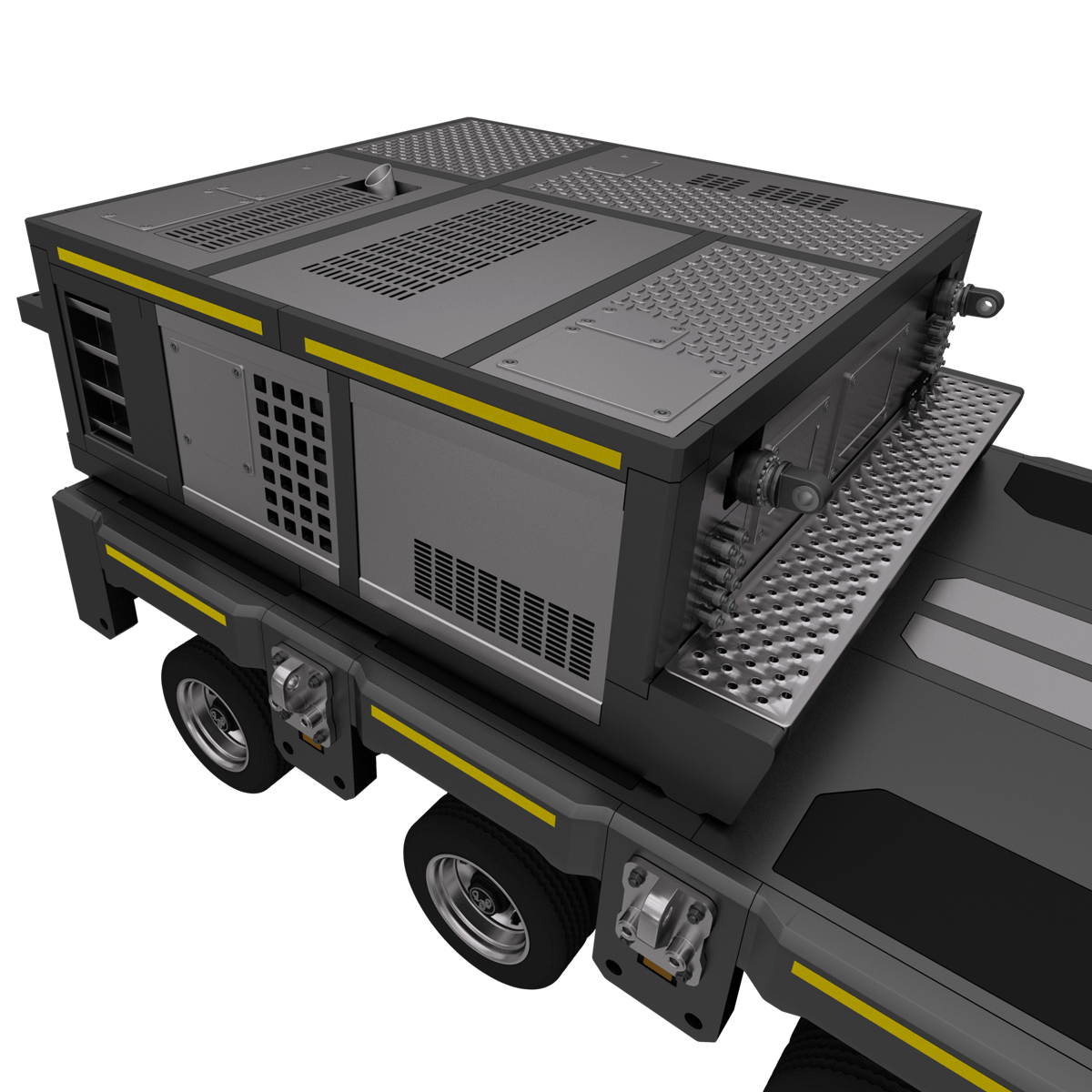

So finden beispielsweise in dem Aggregat 3 Akkus sowie weitere elektronische Bauteile ihren Platz, ohne dass diese äußerlich sichtbar werden.
Ebenfalls kann das Aggregat selbst entweder stirnseitig oder alternativ plateauseitig mit entsprechend ergänzenden Bauteilen montiert werden.

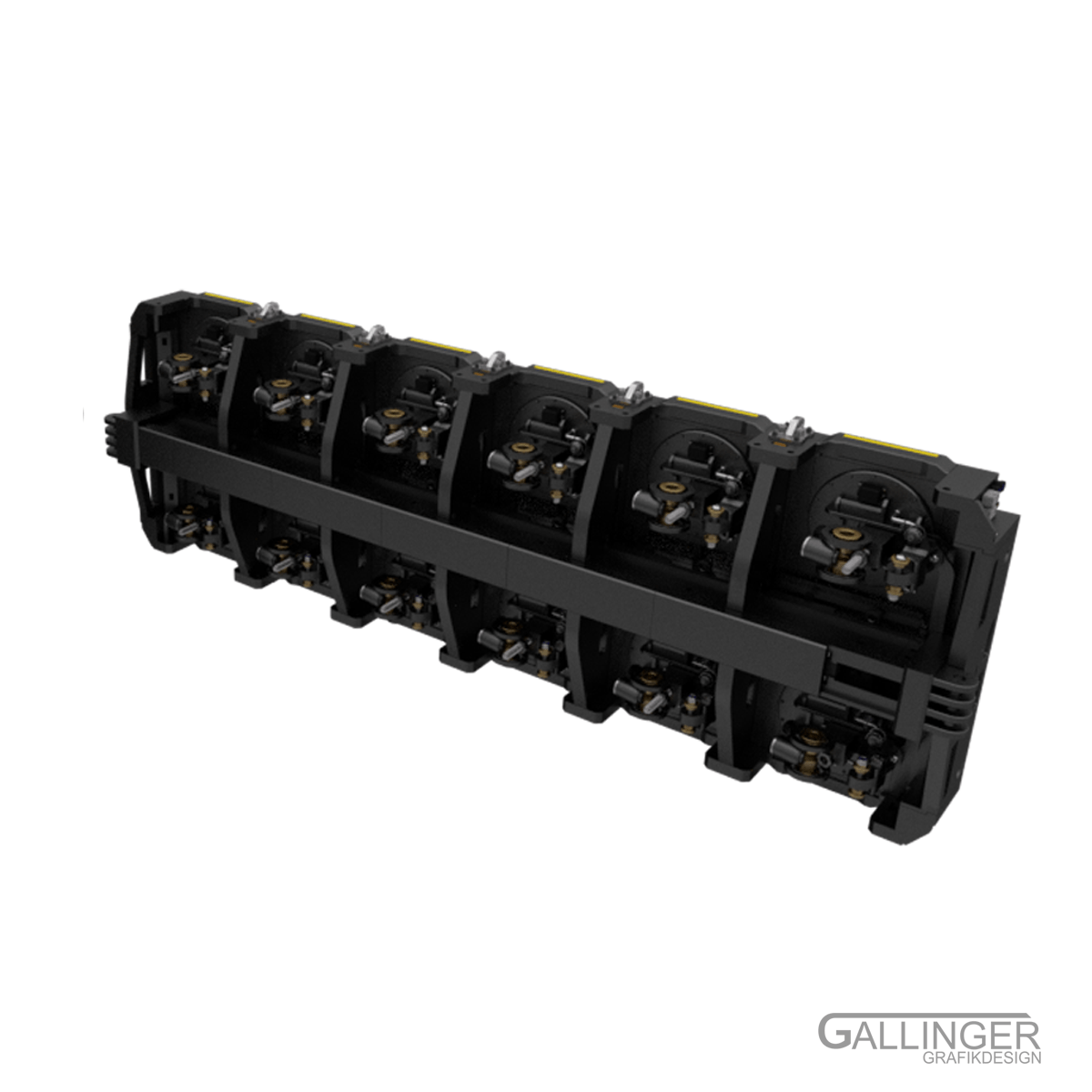

Darüber hinaus wurden bei jedem Achsmodul Vorbereitungen geschaffen, um über 12 Leitungen diverse elektronische Funktionen modulübergreifend zu koppeln.
So befinden sich sowohl an allen 4 Ecken eines Achsmoduls, als auch am Aggregat entsprechende Fassungen für je 2x 3-polige Servostecker.

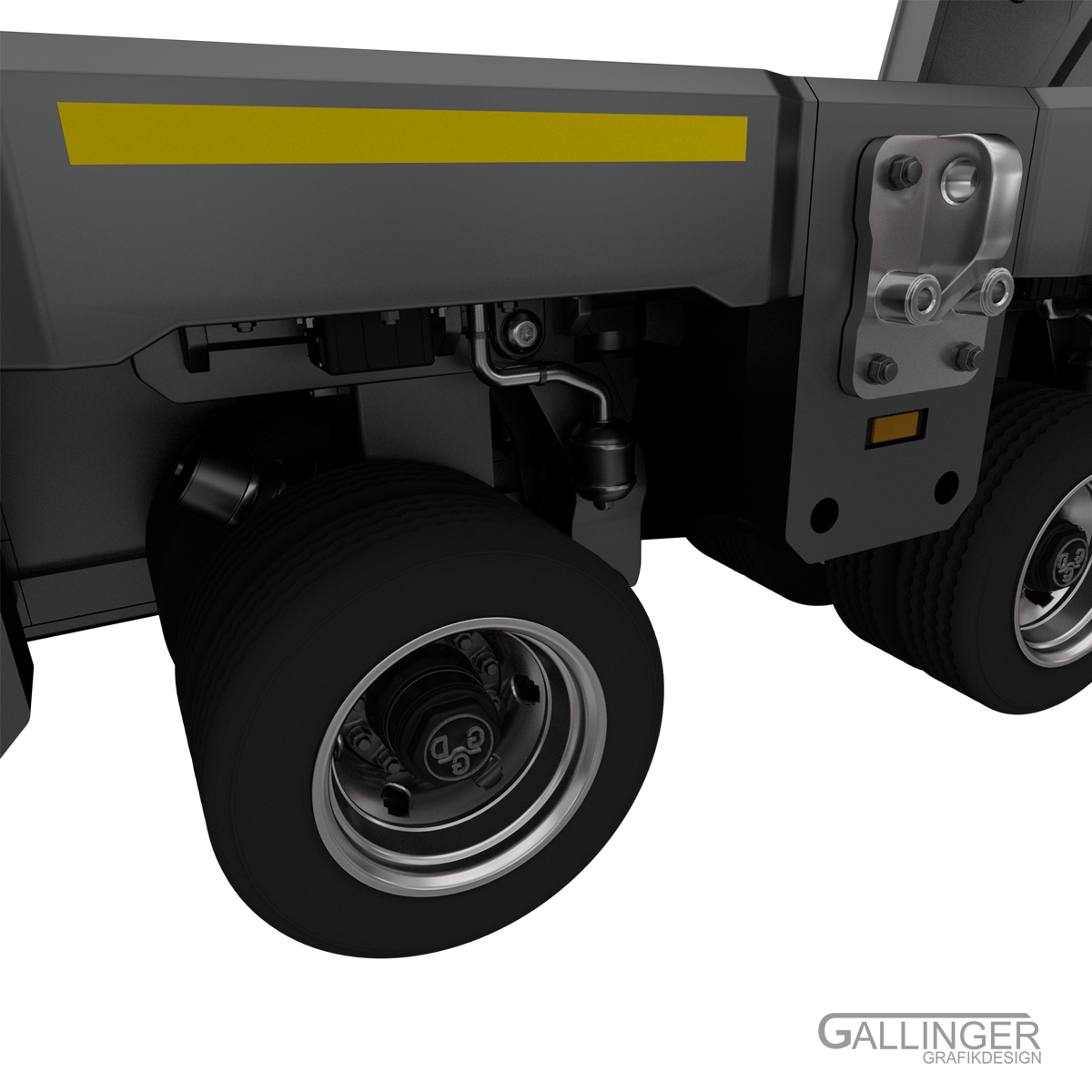

Achsen & Lenkung:
Die Achsen selbst sind einzeln mit N20 Spindelmotoren ausgestattet, welche die Hubfunktionalität gewährleisten.
Ebenfalls wird jede Achse einzeln mithilfe doppelter Kraftübertragung durch einen achseneigenen Servo angelenkt.
Das ausreichend dimensionierte Lenkgestänge ermöglicht darüber hinaus entsprechend hohe Belastungen,
da die Pendelachsen in ihrer Rotationsachse ebenfalls kugelgelagert sind.
Natürlich ist sowohl für den Sattel-, als auch Zug/Schubbetrieb das Modell mit entsprechenden Potis ausgestattet, um das Lenksignal fein abgestimmt an die Achsen zu übermitteln.

Verstärkung:
Es wurde auch darauf geachtet, dass Belastungszonen mit entsprechenden Baugruppen ergänzend verstärkt wurden.
Es befinden sich daher beidseitig am Rahmen sowohl fest verschraubte 25×3 mm Alu-Flach-Profile, als auch Laufbuchsen an den Hubwippen der Achspendel.
Auch die Passformen und Wandstärken wurden bewusst auf hohe Belastungen ausgelegt.


LIEFERUMFANG DATENSATZ:
– 8 Druckgruppen (Modulares Tieflader System)
– Informationsdokument
– Bebilderte/textliche Bauanleitung
– Zukauf Einkaufsliste

LIEFERUMFANG 3D DRUCKSERVICE:
– Datensatz (inkl.)
– Informationsdokument
– Bausatz
– Zukaufprodukte (falls mitbestellt)

ACHTUNG: Das Tragschnabelsystem mit Trafo ist in diesem Paket nicht enthalten!


KOMPATIBLE GERÄTE:
Dieser Datensatz ist mit allen gängigen 3D Druckern mit einem Druckvolumen von mindestens 200x200x200 mm druckfähig.
Der Datensatz / das Modell kann auch aus einfachem PLA Material gedruckt werden, bei dennoch ausreichender Stabilität.


BESTELLPROZESS:
Du bestellst deinen Datensatz oder deinen 3D Druckservice über unseren Onlineshop.
Wähle hierzu oben im Reiter deinen gewünschten Modelltyp, ob Druckservice oder Datensatz.

Nach dem Bezahlvorgang an der Kasse bekommst du bei Zahlung via PayPal oder Klarna deinen Datensatz als Download sofort freigeschaltet
und kannst diesen über “Mein Konto” abrufen.

Anschließend kannst du nach dem Download, direkt binnen weniger Minuten nach dem Kauf mit dem Druck deines Modells beginnen.
